En un sistema de transmisión de potencia, el rendimiento y la eficiencia óptimos dependen en gran medida del montaje adecuado del anillo del eje y la cadena. De lo contrario, su cadena y su sistema sufrirían un desgaste prematuro y un costoso tiempo de inactividad. Esta guía brindará una explicación detallada sobre cómo ensamblar el anillo del eje y la cadena para garantizar un funcionamiento seguro.
Un anillo de eje es un elemento que sujeta los componentes a un eje y evita movimientos innecesarios en los sistemas de transmisión de potencia. Retiene rodamientos, ruedas dentadas y cadenas para que funcionen fácilmente alineados. Un anillo de eje suele estar compuesto de acero endurecido o acero inoxidable para ofrecer resistencia al desgaste y solidez.
Una cadena es una serie de elementos vinculados que transmiten potencia mecánica y par entre ruedas dentadas y ejes. Proporciona un compromiso positivo, evitando deslizamientos y desalineaciones. Se utiliza en aplicaciones de carga alta, como transportadores y equipos industriales.
Sus funciones incluyen:
● Transmisión de par eficiente entre ejes
● Soporta cargas pesadas con un estiramiento mínimo
● Operar en entornos de alta demanda
● Transmisión de potencia: cuando el anillo del eje y la cadena están correctamente ensamblados, la potencia se puede transferir fácilmente entre un eje y otro con una pérdida mínima de potencia. Reduce las vibraciones y garantiza un rendimiento eficiente.
● Previene daños: El montaje adecuado evita que las ruedas dentadas y los cojinetes se desplacen durante el funcionamiento. Así, reduce la fricción y el desgaste, previniendo daños y ahorrándote en costes de reposición y mantenimiento.
● Mejora la seguridad: Un correcto montaje previene el riesgo de fallo repentino del equipo y garantiza la seguridad de los trabajadores en todo momento.
● Reduce el tiempo de inactividad: un montaje deficiente puede provocar averías inesperadas que pueden costarle pérdidas económicas. Un montaje adecuado conlleva menos ajustes frecuentes, menos reemplazos y un mantenimiento mínimo inesperado.
● Prolongar la vida útil: el montaje adecuado conduce a una distribución uniforme de la tensión. Esto, a su vez, conduce a máquinas duraderas y a un buen retorno de la inversión.
Estos son algunos de los materiales que necesitará para un proceso de montaje sencillo:
Herramientas | Funciones |
Juegos de llaves y vasos | Para apretar y asegurar anillos de eje |
Destornilladores | Para ayudar con conectores de cadena o protectores. |
Alicates | Para manipular eslabones de cadena. |
Calibres o micrómetros | Para comprobar el diámetro del eje y el ajuste de la cadena |
Herramienta de alineación láser | Para una alineación adecuada de piñones y cadenas. |
llave dinamométrica | Para apretar anillos de eje |
Herramienta de vaso de cadena | Para ajustar la longitud de la cadena |
Herramienta de enlace maestro | Para asegurar o desconectar el enlace maestro fácilmente |
herramienta tensora | Para un tensado adecuado sin conjeturas |
Guantes | Para prevenir lesiones por objetos punzantes |
Gafas de protección | Para proteger sus ojos de residuos o salpicaduras de grasa. |
Ropa protectora | Para reducir el riesgo de lesiones |
Lubricante | Para reducir la fricción |
Paño suave y seco | Para limpiar el eje antes de lubricar |
Disolvente de limpieza | para quitar la suciedad |
Una superficie limpia es fundamental para un montaje adecuado. El polvo, la grasa y la suciedad pueden hacer que el anillo del eje se deslice o que los eslabones de la cadena tengan una mayor fricción durante el funcionamiento. Utilice un desengrasante o un disolvente de limpieza industrial para eliminar el aceite y la suciedad.
Limpie el eje y la cadena con un paño sin pelusa, sin dejar residuos. En caso de depósitos duros, se recomienda limpiar la superficie con un cepillo de alambre. Una superficie lisa le brinda un ajuste más seguro para minimizar el deslizamiento después de ensamblar las piezas.
Examine el anillo del eje y la cadena en busca de signos de falla o daño. Si ensambla piezas desgastadas, acortará la vida útil de su sistema. Verifique el eje; debe estar libre de grietas o dobleces. Compruebe si hay deformidades o tornillos de fijación redondeados en el anillo del eje. Reemplace si nota alguno.
Inspeccione la cadena en busca de eslabones rígidos, alargamiento, grietas u óxido. Reemplace las piezas desgastadas para evitar el tiempo de inactividad y garantizar un rendimiento constante.
Asegúrese de que el paso de la cadena y el tamaño del rodillo coincidan con las ruedas dentadas. Las piezas que no coinciden pueden provocar desalineación, ruido o desgaste indebido. Asegúrese de que la cadena tenga la longitud correcta para que no cuelgue, resbale ni se tense. Para evitar conjeturas, consulte las directrices del fabricante.
Asegúrese de que el anillo del eje esté en la posición correcta en el eje. Deslice el anillo del eje sobre el eje en la ubicación requerida donde asegurará la rueda dentada en su posición. Asegúrese de que la superficie esté limpia y lisa. Coloque el anillo del eje al ras contra el componente para el que está diseñado.
No fuerce el anillo del eje en su lugar porque esto dañará el anillo y la superficie del eje. Aplique una presión suave y golpee ligeramente con un mazo suave para que se asiente correctamente. Verifique que haya contacto uniforme y confirme que esté en la posición correcta antes de apretar el anillo.
Una vez que el anillo del eje esté en su posición, alinee con cuidado la trayectoria de la cadena con las ruedas dentadas. Verifique la alineación horizontal y vertical para asegurarse de que los dientes de la rueda dentada estén en su lugar correctamente y que la cadena no salte ni se doble durante la operación.
Utilice una herramienta de alineación láser para verificar que las ruedas dentadas estén perfectamente alineadas. Este paso es crucial, ya que incluso una pequeña desalineación puede causar una carga desigual, lo que provoca desgaste, ruido y posibles daños. Inspeccione el chavetero de las ruedas dentadas para asegurarse de que estén correctamente apretados, es decir, ni demasiado apretados ni demasiado flojos.

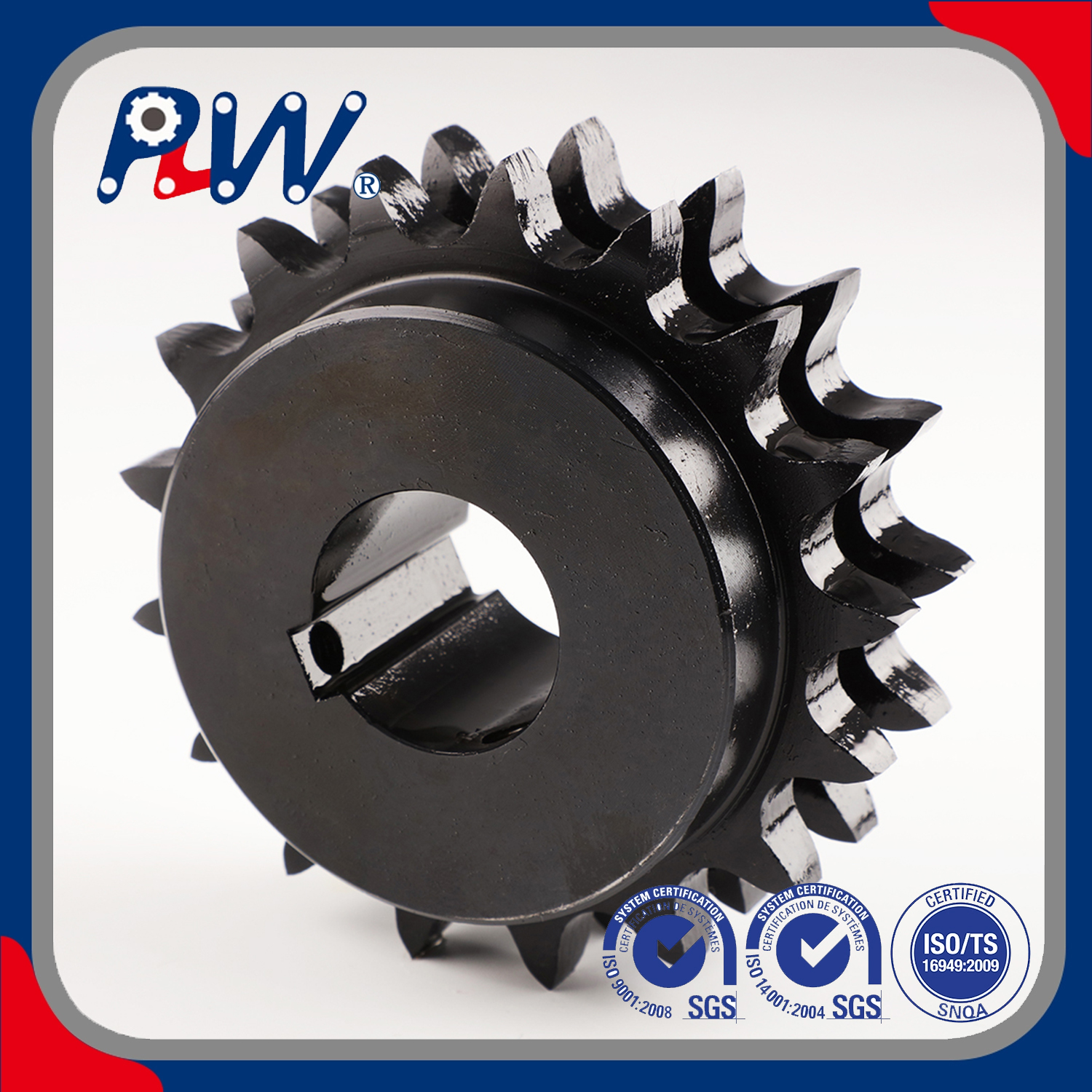

Inspeccione la calidad de la rueda dentada, como dientes desgastados o dañados. Los dientes dañados influyen en el montaje de la cadena y en el proceso de montaje, provocando deslizamientos y tensiones. Inspeccione la calidad de la rueda dentada, como dientes desgastados o dañados.
Monte la cadena en las ruedas dentadas enrollando la cadena alrededor de la rueda dentada impulsora. Después de eso, páselo sobre la rueda dentada impulsada. Para cadenas largas, coloque la cadena alrededor de ambos piñones al mismo tiempo. Puede obtener la ayuda de un técnico para hacer esto.
Asegúrese de que la cadena esté alineada con los dientes de la rueda dentada. Los rodillos deben colocarse bien en bolsillos individuales. La cadena nunca debe torcerse ni forzarse a salirse de su posición porque puede afectar negativamente a su resistencia.
Después del montaje, haga girar el sistema con la mano para garantizar que la cadena pueda moverse libremente sin quedar rígida ni friccionar. Esto garantiza que la cadena se haya asentado correctamente y que habrá una transferencia de torsión constante.
Utilice una llave dinamométrica para apretar los tornillos de fijación, los pernos y otros elementos de sujeción para asegurar el anillo del eje en su posición final. Asegúrese de utilizar el torque adecuado. Un par demasiado pequeño hará que el anillo del eje se deslice bajo carga; demasiado torque deformará la superficie del eje.
En lugar de usar la mano para apretar, use una llave dinamométrica calibrada. Garantizará la precisión y podrá sujetar el anillo del eje con precisión. En el caso de los tornillos, apriételos lentamente, en forma cruzada, para distribuir uniformemente la tensión por todo el eje.
Confirme que el anillo del eje esté al ras contra el componente que sostiene. Gire el eje con la mano para confirmar que no haya ningún movimiento desigual.
Una cadena demasiado apretada ejercerá más presión sobre la rueda dentada; una cadena demasiado floja hará que salte. Por lo tanto, es necesaria la tensión correcta para evitar tales extremos.
Mueva la rueda dentada impulsada hacia afuera para aplicar la tensión adecuada. La cadena debe tener aproximadamente un 4 % de su distancia central floja, lo suficiente para permitir un poco de movimiento cuando la presionas, pero no tanto como para hacer que se hunda. Para verificar que no haya tensión en el sistema, gire el sistema manualmente.
Confirme la alineación de la cadena después de ajustar la tensión. La herramienta de alineación se puede utilizar para garantizar la precisión. Asegure los pernos de ajuste y los mecanismos de bloqueo para evitar cambios durante la operación. Siempre que la tensión se ajusta correctamente, se elimina el ruido y se maximiza la eficiencia.
Una lubricación adecuada previene la oxidación y garantiza un funcionamiento suave. Este último paso puede alterar otros pasos si se pasa por alto. Aplique un lubricante adecuado que coincida con la cadena. Asegúrese de que se distribuya uniformemente y de que penetre en el rodillo y el pasador, donde se produce mayor fricción.
Tenga cuidado de no aplicar sobre una superficie sucia y no aplique en exceso. La lubricación excesiva puede atraer polvo y residuos. Si ha aplicado demasiada lubricación, utilice un paño suave y seco para limpiar el exceso. Después de la lubricación, haga funcionar la cadena suavemente para garantizar que haya una fricción mínima.
También se recomienda lubricar los puntos de contacto del anillo del eje para una fricción mínima y un funcionamiento confiable.
● Apretar demasiado el anillo del eje: aplicar demasiada torsión puede dañar la superficie del eje. Aplicar el torque adecuado con una llave dinamométrica puede prevenir este problema.
● Desalineación entre las ruedas dentadas: La desalineación entre la cadena o las ruedas dentadas es un error costoso que puede provocar una carga desigual, ruidos inusuales o dientes de la rueda dentada dañados.
● Tensión de cadena incorrecta: Las cadenas demasiado apretadas pueden provocar fricción y tensión excesivas. Las cadenas demasiado flojas pueden provocar que se hundan. Siga siempre la holgura correcta, 4% de la distancia entre centros, y pruebe girando el sistema con las manos.
● Uso de anillos de eje o cadenas incompatibles: El uso de piezas incompatibles puede provocar desalineaciones y averías frecuentes. Inspeccione las piezas antes de ensamblarlas.
● Descuidar la lubricación: una lubricación insuficiente puede generar calor y fricción, y una lubricación excesiva puede atraer suciedad y mugre. Lubrique con el lubricante, el método y la frecuencia adecuados para que su sistema funcione de la mejor manera.
● Saltarse la inspección final: incluso después de haber ensamblado el anillo del eje y la cadena, no realizar una verificación final puede generar problemas que quizás no notes. Pruebe el sistema para asegurarse de que el ensamblaje esté completo.
1. Lubrique periódicamente la cadena y las ruedas dentadas para minimizar la fricción, el desgaste excesivo y el estiramiento. Utilice un lubricante adecuado diseñado para el entorno operativo.
2. Inspeccione periódicamente la tensión de la cadena para evitar daños a otros componentes.
3. Pueden ocurrir desalineaciones graduales durante la operación. Por lo tanto, realice inspecciones de rutina para verificar la alineación. Siempre verificar en alguna ocasión que los piñones y cadenas estén intactos.
4. Supervise el estado del anillo del eje. Verifique si hay signos de desgaste, grietas o piezas sueltas. Vuelva a apretar o reemplace si es necesario.
5. Tenga siempre un programa de limpieza regular para eliminar la acumulación, el polvo y los residuos. Utilice el agente de limpieza adecuado y vuelva a aplicar lubricante nuevo para que la cadena no se seque.
6. Reemplace las piezas desgastadas a tiempo, ya que esto evitará que los pequeños problemas se conviertan en grandes.
Ahora que sabe cómo ensamblar el anillo del eje y la cadena , puede instalar estos componentes de manera segura y evitando errores comunes. Recuerde, esto es esencial para mejorar el rendimiento y la vida útil del equipo.
No dudes de tus operaciones. Si desea soluciones de eje, cadena y rueda dentada a su alcance, contáctenos en HANGZHOU PERPETUAL MACHINERY & EQUIPMENT CO., LTD., para obtener orientación experta personalizada para sus necesidades.
Desconecte la alimentación y retire el protector de cadena. Luego, coloque una regla sobre las ruedas dentadas para asegurarse de que las caras estén cuadradas y ajuste según sea necesario. Ajuste la tensión apretando los pernos, pero hágalo por igual en ambos lados para mantener la alineación de la rueda dentada. Lubrique la cadena, reemplace la protección y vuelva a conectar la energía para probar el transportador.
La función de un eje de transmisión es transmitir movimiento y torque desde una fuente a un componente impulsado.
Una cadena es un término amplio para una serie de componentes vinculados. Una cadena de rodillos es un tipo específico de cadena que se utiliza en la transmisión de potencia eficiente.
Las cinco partes de una cadena de rodillos incluyen (1) los pasadores, (2) los casquillos, (3) los rodillos, (4) las placas interiores y (5) las placas exteriores.
Las partes de la cadena generalmente se denominan eslabones. En las cadenas de rodillos, existen diferentes partes de la cadena que realizan diversas funciones.
