¿Qué es un enlace compensado?

¿Aún se puede utilizar una cadena si solo le falta un paso? Esa pequeña discrepancia es la razón por la que muchas personas empiezan a buscar un enlace compensado. En este artículo, aprenderá qué hace un Offset Link, cuándo funciona bien y qué límites debe comprender antes de utilizar uno.

¿Para qué está diseñado un enlace compensado?

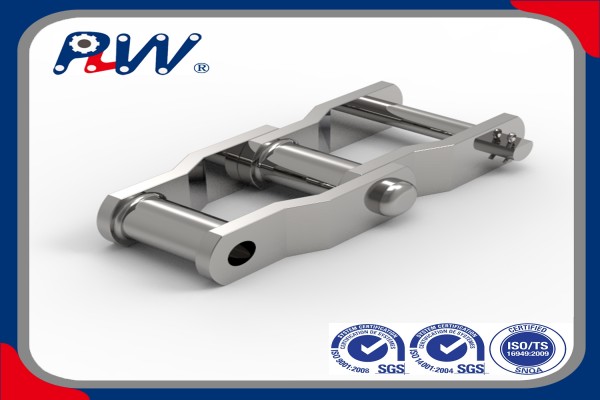

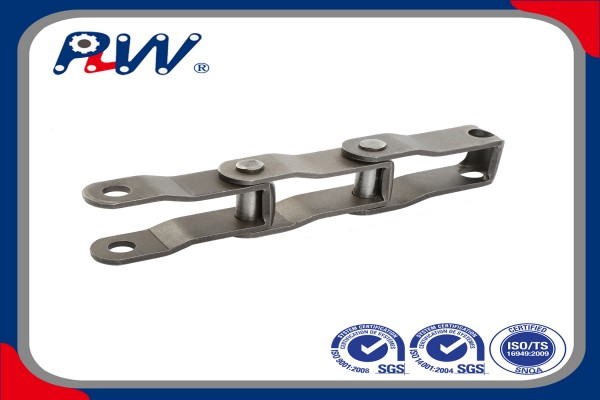

Qué es un enlace compensado

Un eslabón desplazado es un componente especial de una cadena de rodillos que se utiliza cuando un conjunto de cadena estándar no coincide con la longitud requerida. En términos simples, le permite realizar un ajuste pequeño pero importante sin reemplazar toda la cadena. En muchas configuraciones industriales, las cadenas de rodillos se construyen a partir de eslabones internos y externos regulares que crean naturalmente conjuntos pares. Esto funciona bien en la mayoría de los casos, pero no todas las máquinas dejan espacio para un ajuste estándar exacto. Cuando la cadena termina con un paso demasiado corto o demasiado largo para la aplicación, un eslabón desplazado llena ese vacío.

También es posible que vea esta pieza denominada medio eslabón o eslabón de manivela. Estos nombres alternativos son útiles porque los compradores, los equipos de mantenimiento y los manuales de equipos no siempre utilizan el mismo término. Aun así, la función sigue siendo la misma: cambia el conjunto de la cadena en un solo paso para que la cadena pueda instalarse correctamente en situaciones en las que las combinaciones de eslabones estándar se quedan cortas. En lugar de actuar como un reemplazo de propósito general para todos los eslabones de la cadena, cumple una función muy específica dentro del sistema.

Por qué la longitud de cadena estándar es a veces un problema

Los conjuntos de cadenas de rodillos estándar son prácticos, pero no siempre son lo suficientemente precisos para los equipos del mundo real. Las máquinas rara vez se desgastan, estiran o reparan en condiciones ideales, y las piezas de repuesto no siempre se alinean perfectamente con la configuración original. Una cadena puede tener una longitud casi correcta y aun así no lograr la tensión adecuada. En esos casos, un desvío de un solo paso puede crear problemas de instalación, mala alineación o tensión innecesaria en el sistema de transmisión.

La razón por la que esto sucede es sencilla: la construcción de cadena estándar no está diseñada para resolver todas las situaciones de ajuste exacto. Ahí es donde resulta útil un enlace compensado. Ofrece a los equipos de mantenimiento una forma de corregir una discrepancia de longitud que las combinaciones de enlaces estándar no pueden resolver por sí solas. En lugar de forzar un ajuste incorrecto o reemplazar inmediatamente el conjunto de cadena completo, pueden usar esta pieza para lograr la conexión requerida de manera más eficiente.

En términos prácticos, el eslabón desplazado está diseñado para resolver un problema de ajuste, no simplemente agregar otra pieza de cadena. Ese propósito específico es lo que lo hace valioso en trabajos de ajuste y reparación de cadenas.

¿Cuándo es un enlace desplazado la elección correcta?

Para ajustes de longitud de cadena pequeña

La razón más común para usar un eslabón desplazado es corregir la longitud de una cadena que está desviada en un solo paso. En la práctica, esto sucede con más frecuencia de lo que muchos operadores esperan. Es posible que una cadena de repuesto tenga una longitud cercana a la requerida pero aún así no se conecte correctamente una vez instalada en las ruedas dentadas. En esa situación, el problema no es una selección de cadena completamente incorrecta; es un pequeño desajuste que impide el ajuste y la tensión correctos. Un eslabón desplazado está diseñado para ese espacio exacto, por lo que suele ser la respuesta más rápida y práctica cuando la cadena sólo necesita un ajuste menor.

Esto es importante porque un sistema de cadena de rodillos depende de un acoplamiento correcto y una tensión constante. Si el conjunto está ligeramente fuera de lugar, es posible que la cadena quede demasiado apretada, demasiado floja o sea más difícil de instalar de lo esperado. El uso de un eslabón desplazado permite al instalador cambiar el conjunto de cadena sin comenzar de nuevo con una longitud completamente diferente. Ésa es la razón principal por la que esta pieza sigue siendo relevante en los trabajos de mantenimiento: resuelve un pequeño pero problemático problema de ajuste con un cambio mecánico específico en lugar de una decisión de reemplazo completo.

Para reparaciones rápidas o configuraciones de cadena especiales

Un Offset Link también es una opción práctica cuando la velocidad importa más que construir la configuración ideal a largo plazo. En situaciones de reparación, una cadena dañada puede detener la producción, interrumpir el flujo de material o dejar una máquina sin disponibilidad hasta que llegue el reemplazo correcto. Cuando el resto de la cadena aún está en servicio, instalar un eslabón desplazado puede ayudar a restablecer el funcionamiento más rápido que reemplazar todo el conjunto. Eso no significa que deba tratarse como la respuesta a cada falla, pero en condiciones reales de mantenimiento, lograr que un sistema vuelva a funcionar rápidamente suele ser una prioridad importante.

Otra situación en la que esta pieza resulta útil es cuando el conjunto de la cadena debe terminar en un número impar de pasos. La construcción de cadenas de rodillos estándar no siempre hace que esto sea posible solo con eslabones regulares. Un eslabón desplazado brinda a los técnicos una manera de construir la cadena con la longitud y el diseño requeridos cuando la aplicación requiere un ensamblaje no estándar. Se trata menos de conveniencia y más de lograr una configuración viable que las combinaciones de enlaces estándar no pueden proporcionar.

Una forma práctica de juzgar si el papel tiene sentido es mirar el trabajo en términos de necesidad inmediata:

● La cadena tiene casi la longitud correcta pero no se puede conectar como está instalada

● El equipo debe volver a ponerse en servicio rápidamente después de un daño localizado en la cadena.

● El ensamblaje requiere una longitud de cadena impar que los eslabones estándar no pueden crear.

● El ajuste necesario es pequeño y específico en lugar de un rediseño completo de la configuración de la cadena.

Estas son las condiciones en las que generalmente se elige un Offset Link no porque sea la opción más avanzada, sino porque resuelve directamente el problema frente al operador.

Cuándo es mejor utilizar otra solución

Aunque un enlace compensado es útil, no es la mejor opción para todas las aplicaciones. Algunos sistemas de cadenas operan bajo cargas elevadas, estrés continuo o ciclos de trabajo exigentes donde la resistencia a largo plazo importa más que la conveniencia de la instalación. En esos entornos, confiar en un eslabón desplazado puede no ser la opción más inteligente si en su lugar se puede instalar un conjunto de cadena estándar completo. La pieza es valiosa porque resuelve problemas específicos de ajuste y reparación, pero ese valor debe sopesarse con las demandas operativas del equipo.

Si la cadena está muy desgastada, muy dañada o se utiliza en una aplicación donde la durabilidad es crítica, reemplazar la cadena con una configuración estándar adecuada suele ser el camino más seguro. El punto clave no es si un enlace compensado puede funcionar, sino si sigue siendo la opción correcta una vez que se toman en serio las expectativas de carga, desgaste y servicio.

¿Cuáles son los principales beneficios e inconvenientes de un enlace compensado?

Por qué la gente utiliza un enlace compensado

Un eslabón desplazado es popular porque resuelve rápidamente un problema específico de la cadena y, en los trabajos de mantenimiento, la velocidad a menudo importa tanto como la pieza en sí. Cuando una cadena de rodillos no encaja en un solo paso, reemplazar todo el conjunto puede llevar más tiempo, costar más dinero y generar tiempos de inactividad innecesarios. En esa situación, un enlace compensado ofrece una solución mucho más directa. Permite ajustar o reparar la cadena sin reconstruir toda la configuración, razón por la cual a menudo se elige en condiciones prácticas de servicio en lugar de en condiciones ideales de taller.

El costo es otra razón importante por la que la gente lo usa. Una pieza correctiva pequeña suele ser mucho menos costosa que reemplazar una cadena completa, especialmente cuando la cadena existente todavía está en condiciones de uso. Eso hace que Offset Link sea atractivo para operaciones que desean controlar los gastos de mantenimiento mientras mantienen el equipo en funcionamiento. Los ahorros no se limitan únicamente al precio de compra. El tiempo de mano de obra, las paradas de las máquinas y los retrasos en la producción aumentan el costo real de un problema en la cadena, por lo que una pieza que reduzca esas interrupciones puede ser valiosa incluso si no es la solución más permanente.

En muchos casos, su atractivo se reduce a tres ventajas prácticas:

● Ofrece una forma rápida de corregir un problema pequeño pero crítico en la longitud de la cadena.

● Puede reducir el costo de reparación cuando el resto de la cadena no necesita reemplazo.

● Ayuda a restablecer el funcionamiento del equipo con menos interrupciones del trabajo normal.

Estos beneficios explican por qué los enlaces compensados ​​siguen siendo comunes en tareas de reparación y ajuste. No se utilizan porque mejoren todos los sistemas de cadena, sino porque resuelven un problema concreto con relativamente poco tiempo y esfuerzo.

La principal compensación que hay que entender

El mayor inconveniente de un eslabón desplazado es que generalmente es más débil que una disposición de eslabones de cadena estándar. Esa diferencia es importante porque el rendimiento de la cadena de rodillos depende de una distribución equilibrada de la carga en todo el conjunto. Cuando una parte de la cadena es estructuralmente menos robusta, puede convertirse en el punto donde se concentra primero la tensión. En situaciones de trabajo liviano o temporales, ese puede ser un compromiso aceptable. Sin embargo, en aplicaciones exigentes, puede afectar tanto a la vida útil como a la confianza en la configuración general de la cadena.

Es por eso que un enlace compensado debe verse como una solución práctica en lugar de una mejor práctica automática. Una cadena que funciona bajo cargas pesadas, fuertes impactos o servicio industrial continuo ejerce más presión sobre cada componente, incluido el punto de conexión. En esas condiciones, incluso una pequeña reducción de la fuerza puede importar con el tiempo. Puede ser necesaria una inspección más frecuente y los operadores pueden preferir una disposición de cadena estándar completa cuando el objetivo principal es la confiabilidad a largo plazo.

La verdadera compensación es simple: un enlace compensado mejora la conveniencia, pero esa conveniencia viene con un compromiso de resistencia que se vuelve más importante a medida que aumentan las demandas operativas.

¿Cómo se elige y utiliza correctamente un enlace desplazado?

Cómo comprobar si el eslabón desplazado se ajusta a su cadena

La elección del enlace de compensación correcto comienza con la compatibilidad, no con la conveniencia. Incluso si el eslabón parece de tamaño similar, aún debe coincidir correctamente con el sistema de cadena para funcionar según lo previsto. El primer punto a verificar es el tamaño de la cadena, porque un eslabón desplazado está hecho para adaptarse a una dimensión específica de la cadena de rodillos en lugar de actuar como un conector universal. El segundo es el paso, ya que la única razón para usar esta pieza es corregir la longitud de la cadena en un paso. Si el paso no coincide con la cadena ya instalada, el eslabón no resolverá el problema de ajuste y puede crear uno más grande. La idoneidad de la aplicación es igualmente importante. Una cadena utilizada en servicios livianos no impone las mismas exigencias al eslabón que una que funciona continuamente bajo una carga industrial pesada.

Por eso la selección debe ser tratada como un partido mecánico, no como una sustitución rápida. Un enlace compensado que se adapta físicamente pero que no se adapta a las condiciones de operación aún puede provocar un rendimiento deficiente, un desgaste más rápido o problemas de mantenimiento evitables. Antes de la instalación, el objetivo es confirmar que el eslabón pertenece a ese sistema de cadena tanto en dimensión como en demanda de servicio.

Lo que más importa durante la instalación

La instalación debe seguir siendo sencilla, pero aun así requiere cuidado. A menudo se utiliza un enlace de compensación porque ofrece un ajuste o reparación más rápido, pero la velocidad nunca debe reemplazar el posicionamiento correcto. El punto más importante es la alineación. El eslabón debe asentarse correctamente dentro del conjunto de la cadena para que se mueva en línea con los eslabones circundantes en lugar de crear un movimiento desigual a través del sistema de transmisión. Si las placas laterales o el pasador están colocados incorrectamente, la cadena puede trabarse, desgastarse de manera desigual o funcionar con menos suavidad de lo esperado.

La fijación segura es la segunda prioridad. Una vez instalado el enlace, los componentes de retención deben fijarse correctamente para que el conjunto permanezca estable durante el funcionamiento. Una conexión floja puede comprometer toda la reparación, mientras que manipular demasiado la pieza durante la instalación puede dañarla incluso antes de que la cadena vuelva a funcionar. Una vez asegurado el eslabón, siempre se debe comprobar que la cadena se mueva libre y consistentemente. Esta verificación final no es opcional. Una cadena que no se desplaza suavemente después de la instalación es una señal de que es necesario corregir el ajuste, la alineación o la sujeción antes de continuar con el funcionamiento normal.

Una regla simple antes de usar una

Una regla práctica es hacerse dos preguntas antes de elegir un eslabón desplazado: ¿se ajusta correctamente a la cadena y la aplicación permite sus limitaciones? Esa regla es importante porque una talla correcta por sí sola no es suficiente. Un enlace desplazado puede resolver el problema de ensamblaje inmediato, pero las demandas operativas aún determinan si es una opción adecuada.

Úselo cuando la cadena necesite un ajuste preciso o una reparación práctica y la aplicación respalde esa decisión. Sea más cauteloso cuando el sistema funcione bajo cargas elevadas, estrés constante o condiciones en las que la durabilidad a largo plazo sea más importante que una instalación rápida. En esos casos, la opción más inteligente puede ser una disposición de cadena estándar en lugar de la solución más rápida disponible.

Conclusión

Un eslabón desplazado es una forma práctica de resolver problemas específicos de reparación y longitud de cadena. Funciona mejor cuando se elige para la aplicación y las condiciones de carga adecuadas. HANGZHOU PERPETUAL MAQUINARIA Y EQUIPO CO., LTD. proporciona productos de cadena confiables con un rendimiento sólido, lo que ayuda a los usuarios a mejorar el ajuste, reducir el tiempo de inactividad y respaldar la operación del equipo a largo plazo.

Preguntas frecuentes

P: ¿Qué es un eslabón desplazado en una cadena de rodillos?

R: Un eslabón desplazado es un componente de la cadena que se utiliza para ajustar la longitud de la cadena de rodillos en un paso.

P: ¿Cuándo debería utilizar un enlace compensado?

R: Utilice un eslabón desplazado cuando una cadena necesite una pequeña corrección de longitud o un conjunto impar.

P: ¿Es un enlace desplazado tan fuerte como una disposición de enlace estándar?

R: No, un enlace compensado generalmente es más débil, por lo que es posible que no sea adecuado para cargas pesadas o para un uso prolongado.

P: ¿Se puede utilizar un eslabón desplazado para reparar cadenas?

R: Sí, un eslabón desplazado puede permitir una reparación rápida cuando no es necesario reemplazar la cadena completa.
