Acoplamientos de cadena: diseño, rendimiento y aplicación en la transmisión de energía industrial
1. Introducción
En los sistemas mecánicos de transmisión de potencia, los acoplamientos sirven como componentes clave que conectan los motores primarios y las máquinas accionadas. Entre los distintos tipos de acoplamientos, los acoplamientos de cadena se destacan por su gran capacidad de carga, buena absorción de impactos y compensación moderada de desalineación. A diferencia de los acoplamientos rígidos, los acoplamientos de cadena permiten ciertas desviaciones entre ejes causadas por la fabricación, instalación, expansión térmica o deformación de la carga, reduciendo así las cargas adicionales sobre los rodamientos y mejorando la estabilidad y vida útil de todo el sistema de transmisión.
2. Composición estructural y principio de funcionamiento.
2.1 Componentes estructurales

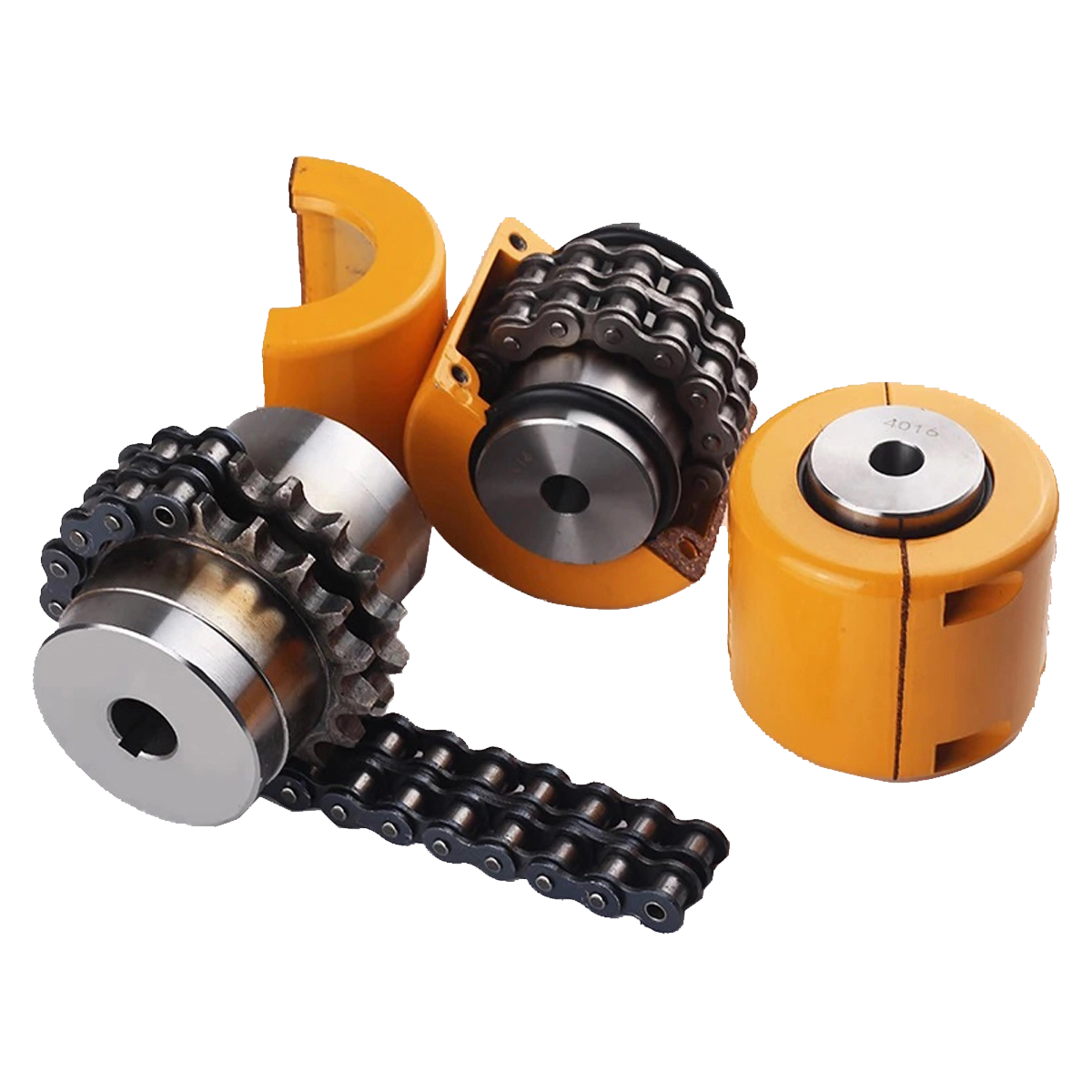

Un acoplamiento de cadena estándar consta principalmente de las siguientes partes:
Dos piñones: Montados en el eje motriz y en el eje conducido respectivamente, con el mismo número de dientes y paso.
Cadena de un rodillo: se acopla con las dos ruedas dentadas simultáneamente para lograr la transmisión del par.
Cubierta protectora: Evita fugas de polvo, residuos y lubricante, al tiempo que mejora la seguridad operativa.
Estructura de sellado y lubricación: Garantiza las condiciones de lubricación interna y reduce el desgaste.
2.2 Principio de funcionamiento
El par se transmite a través del engranaje entre la cadena de rodillos y los dientes de la rueda dentada. Cuando el eje impulsor gira, la rueda dentada impulsa la cadena, que a su vez impulsa la rueda dentada en el eje impulsado. La flexibilidad del eslabón de la cadena permite el desplazamiento relativo entre las dos ruedas dentadas, logrando la compensación de la desalineación del eje y la absorción de impactos durante la operación.
3. Características clave de desempeño
3.1 Capacidad de transmisión de alto par
Los acoplamientos de cadena presentan grandes áreas de contacto entre la cadena y la rueda dentada, lo que permite una alta transmisión de par y potencia dentro de una estructura compacta, lo que los hace adecuados para condiciones de trabajo de servicio pesado.
3.2 Capacidad de compensación de desalineación
Pueden compensar:
Desalineación angular
Desalineación radial
Desalineación axial
Aunque el rango de compensación es menor que el de los acoplamientos de diafragma o pasador elástico, es suficiente para la mayoría de los equipos industriales en general.
3.3 Estructura simple y mantenimiento conveniente
La estructura consta de componentes estándar (piñones, cadenas), sin piezas de precisión complejas. La instalación, el desmontaje y el reemplazo son convenientes y solo se requiere lubricación regular para el mantenimiento diario.
3.4 Adaptabilidad ambiental
Los acoplamientos de cadena mantienen un buen rendimiento en condiciones adversas como polvo, humedad y temperaturas moderadas. Se utilizan ampliamente en entornos industriales hostiles, como minas y plantas de cemento.
3.5 Rango de velocidad aplicable
La velocidad permitida está limitada por la fuerza centrífuga y el equilibrio dinámico. Son adecuados para sistemas de transmisión de velocidad media y baja; Las condiciones de trabajo de alta velocidad requieren un estricto equilibrio dinámico y un mecanizado de precisión.
4. Criterios de selección de acoplamientos de cadena
La selección correcta es crucial para garantizar la vida útil y la confiabilidad operativa. Los principales parámetros de selección incluyen:
Par nominal y par de trabajo real : El par nominal seleccionado debe ser mayor que el par de trabajo real multiplicado por un factor de seguridad.
Diámetro del eje y tamaño del chavetero : Haga coincidir los diámetros del eje impulsor y conducido.
Velocidad de rotación : Asegúrese de que la velocidad de trabajo sea inferior a la velocidad máxima permitida.
Condiciones de desalineación : confirme los valores reales de desalineación radial, angular y axial.
Entorno de trabajo : Los niveles de temperatura, humedad, polvo y corrosión determinan el tratamiento de la superficie y los requisitos de la cubierta protectora.
Espacio de instalación y mantenimiento : considere la conveniencia de desarmar y los métodos de lubricación.
5. Instalación, Lubricación y Mantenimiento
5.1 Requisitos de instalación
Limpie la superficie del eje y asegúrese de que no haya rebabas ni suciedad.
Controle la concentricidad y la desalineación dentro del rango permitido.
Apriete los pernos de fijación uniformemente para evitar cargas excéntricas.
Instale la cubierta protectora correctamente para asegurar el sellado.
5.2 Gestión de la lubricación
La lubricación afecta directamente al desgaste y a la vida útil:
Utilice aceite para engranajes recomendado o lubricante especial para acoplamientos.
Reponga o reemplace el lubricante regularmente según la intensidad de trabajo.
Evite mezclar diferentes tipos de lubricantes.
5.3 Mantenimiento diario
Compruebe periódicamente si hay ruidos anormales, vibraciones o aumentos de temperatura.
Inspeccione el desgaste de la cadena, los daños en los dientes de la rueda dentada y su holgura.
Reemplace las cadenas y los piñones muy desgastados en pares para evitar un engrane desigual.
6. Aplicaciones industriales típicas
Los acoplamientos de cadena se utilizan ampliamente en diversos campos de la transmisión mecánica:
Sistemas transportadores : transportadores de cinta, transportadores de cadena, transportadores de tornillo
Maquinaria de minería : Trituradoras, molinos, polipastos
Maquinaria de construcción : Mezcladoras, trituradoras
Maquinaria agrícola : Cosechadoras, tractores
Maquinaria en general : Reductores, compresores, ventiladores y bombas de agua.
Son especialmente adecuados para sistemas de transmisión de velocidad media y baja, alto par y entornos hostiles.
7. Conclusión
Los acoplamientos de cadena son acoplamientos flexibles económicos y prácticos con alta capacidad de torsión, estructura simple, mantenimiento conveniente y gran adaptabilidad ambiental. La selección, instalación y mantenimiento correctos pueden mejorar significativamente la estabilidad y confiabilidad de los sistemas de transmisión de energía. Con el desarrollo de la tecnología de transmisión industrial, los acoplamientos de cadena seguirán optimizándose en materiales, precisión y rendimiento, manteniendo un importante valor de aplicación en diversos campos industriales.
