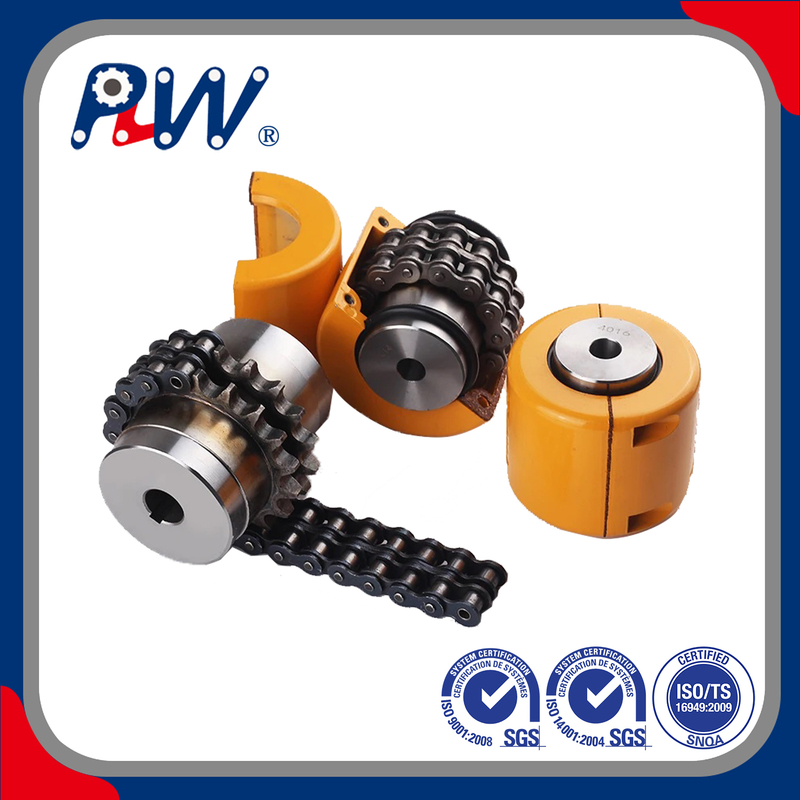

Acoplamientos de cadena
| Acoplamiento de cadena no. | Cadena no. | Diámetro | Dimensión | Inercia | Sobrevaluación | Caja | ||||||||
| Acoplamiento cadena no | Cadena no | Diametro aguJero | Dimensiones | Inercia | Peso aprox | Carcasa | ||||||||
| Mínimo | Máximo | L | I | S | Di Max | d> max | C | x10 | Dimensiones | Aprox Peso Peso Apox . | ||||
| mm | mm | mm | mm | mm | mm | mm | mm | kg/m | kg | Un mm | B mm | kg | ||
| C-3012 | 06b-2x12 | 12 | 16 | 64.8 | 29.8 | 5.2 | 25 | 45 | 10.2 | 0.233 | 0.4 | 69 | 63 | 0.3 |
| C-4012 | 40-2x12 | 12 | 22 | 79.4 | 36.0 | 7.4 | 35 | 61 | 14.4 | 1.020 | 0.8 | 77 | 72 | 0.3 |
| C-4014 | 40-2x14 | 12 | 28 | 79.4 | 36.0 | 7.4 | 43 | 69 | 14.4 | 1.924 | 1.1 | 84 | 75 | 0.4 |
| C-4016 | 40-2x16 | 14 | 32 | 87.4 | 40.0 | 7.4 | 50 | 77 | 14.4 | 3.285 | 1.4 | 92 | 75 | 0.4 |
| C-5014 | 50-2x14 | 16 | 35 | 99.7 | 45.0 | 9.7 | 53 | 86 | 18.1 | 6.010 | 2.2 | 101 | 85 | 0.5 |
| C-5016 | 50-2x16 | 16 | 40 | 99.7 | 45.0 | 9.7 | 60 | 96 | 18.1 | 9.720 | 2.7 | 111 | 85 | 0.6 |
| C-5018 | 50-2x18 | 16 | 45 | 99.7 | 45.0 | 9.7 | 70 | 106 | 18.1 | 15.420 | 3.8 | 122 | 85 | 0.8 |
| C-6018 | 60-2x18 | 20 | 56 | 123.5 | 56.0 | 11.5 | 85 | 128 | 22.8 | 40.210 | 6.2 | 142 | 106 | 1.2 |
| C-6020 | 60-2x20 | 20 | 60 | 123.5 | 56.0 | 11.5 | 98 | 140 | 22.8 | 62.870 | 7.8 | 158 | 105 | 1.6 |
| C-6022 | 60-2x22 | 20 | 71 | 123.5 | 56.0 | 11.5 | 110 | 152 | 22.8 | 93.450 | 10.4 | 168 | 117 | 1.8 |
| C-8018 | 80-2x18 | 20 | 80 | 141.2 | 63.0 | 15.2 | 110 | 170 | 29.3 | 142.030 | 12.7 | 190 | 129 | 2.5 |
| C-8020 | 80-2x20 | 20 | 90 | 145.2 | 65.0 | 15.2 | 120 | 186 | 29.3 | 204.900 | 16.0 | 210 | 137 | 2.9 |
| C-8022 | 80-2x22 | 20 | 100 | 157.2 | 71.0 | 15.2 | 140 | 202 | 29.3 | 341.170 | 20.2 | 226 | 137 | 3.6 |
| C-10020 | 100-2x20 | 25 | 110 | 178.8 | 80.0 | 18.8 | 160 | 233 | 35.8 | 646.290 | 33.0 | 281 | 153 | 4.6 |
| C-12018 | 120-2x18 | 35 | 125 | 202.7 | 90.0 | 22.7 | 170 | 256 | 45.4 | 1075.710 | 47.0 | 307 | 181 | 6.2 |
| C-2022 | 120-2x22 | 35 | 140 | 222.7 | 100.0 | 22.7 | 210 | 304 | 45.4 | 2454.500 | 72.0 | 357 | 181 | 8.0 |
Pañales
Mecanizado con precisión en acero al carbono, acero aleado o acero inoxidable, con dientes tallados para que coincida con el paso de la cadena de rodillos. Las superficies de los dientes suelen endurecerse por inducción a HRC 58–62 para lograr una resistencia superior al desgaste. Las ruedas dentadas se montan en los ejes impulsado y motriz mediante chaveteros o cubos de sujeción para una transmisión de par segura.
Cadena de rodillos
El elemento conector que envuelve ambas ruedas dentadas. Las cadenas de una sola hilera se utilizan para cargas ligeras a medianas, mientras que las cadenas de varias hileras (dobles, triples o cuádruples) se prefieren para escenarios de trabajo pesado, ya que distribuyen el torque de manera uniforme entre múltiples hilos para aumentar la capacidad de carga.
Accesorios
Los componentes opcionales incluyen protectores de cadena para evitar la contaminación por residuos, tensores para mantener una tensión óptima de la cadena y accesorios de lubricación para engrasar, lo que prolonga la vida útil en entornos hostiles.
Transmisión de alto par
Los acoplamientos de cadena destacan en la transferencia de cargas pesadas, con capacidades de par que van desde unos pocos cientos de N·m hasta más de 100.000 N·m para los modelos industriales grandes. Los diseños de cadenas de varias hileras pueden alcanzar de 2 a 4 veces la capacidad de torsión de los equivalentes de una sola hilera del mismo paso.
Compensación moderada de desalineación
A diferencia de los acoplamientos rígidos, pueden adaptarse a pequeñas cantidades de desalineación del eje: desalineación radial (≤0,2% de la distancia entre centros del eje), desalineación angular (≤1,5°) y desplazamiento axial (±3 mm). Esta flexibilidad reduce la tensión en los rodamientos y ejes causada por errores de instalación o expansión térmica.
Rentable y fácil de mantener
En comparación con los acoplamientos de engranajes o los acoplamientos elastoméricos, los acoplamientos de cadena tienen una estructura simple, menores costos de fabricación y un fácil montaje/desmontaje. Las cadenas dañadas se pueden reemplazar de forma independiente sin quitar las ruedas dentadas, lo que minimiza el tiempo de inactividad.
Resistencia a la temperatura y al medio ambiente
Las variantes de acero aleado funcionan de forma fiable a temperaturas de -40 °C a 200 °C. Los modelos de acero inoxidable son resistentes a la corrosión y adecuados para ambientes húmedos, ácidos o exteriores. Sin embargo, no se recomiendan para aplicaciones de alta velocidad (>3000 rpm) debido a posibles vibraciones y ruidos.
Acoplamientos de cadena serie KC
El tipo estándar más utilizado, con cadenas de rodillos de doble hilera y ruedas dentadas divididas para una fácil instalación. Ideal para maquinaria industrial en general, como bombas, ventiladores y transportadores.
Acoplamientos de cadena serie AL (ligeros)
Diseño compacto con cadenas de una sola hilera, adecuado para aplicaciones de carga liviana como motores pequeños y equipos de embalaje.
Acoplamientos de cadena de acero inoxidable
Construido íntegramente en acero inoxidable 304 o 316, diseñado para las industrias de procesamiento de alimentos, farmacéutica y marina donde la higiene y la resistencia a la corrosión son fundamentales.
Acoplamientos de cadena de aleación de alta resistencia
Fabricado con acero de aleación de níquel-cromo con tratamiento térmico, ofrece una resistencia a la tracción ultra alta para equipos de servicio pesado, como trituradoras de minería, rodillos de acería y sistemas de propulsión marina.
Fabricación general: conecte motores a bombas, sopladores, mezcladores y transportadores.
Industria Pesada: Maquinaria minera, equipos metalúrgicos, hornos de cemento y laminadores.
Maquinaria Agrícola: Cosechadoras, elevadores de granos y mezcladoras de alimentos.
Marina y Offshore: Bombas a bordo y maquinaria de cubierta (modelos de acero inoxidable).
Alimentos y Bebidas: Sistemas de transporte en plantas embotelladoras y líneas de envasado (variantes resistentes a la corrosión).
Capacidad de torsión
Calcule el par requerido en función de la potencia y la velocidad del equipo accionado, luego seleccione un acoplamiento con un par nominal de 1,2 a 1,5 veces el valor calculado para tener en cuenta las cargas máximas durante el arranque o el impacto.
Compatibilidad del eje
Haga coincidir el diámetro del orificio de la rueda dentada con el tamaño del eje y elija el tipo de conexión adecuado (cuñero, cubo de sujeción o bloqueo cónico) según los requisitos de instalación.
Nivel de desalineación
Si la desalineación del eje excede los límites de compensación del acoplamiento, emparéjelo con una junta flexible o ajuste la alineación del montaje para evitar el desgaste prematuro.
Ambiente de trabajo
Para ambientes corrosivos o húmedos: seleccione acoplamientos de acero inoxidable.
Para aplicaciones de alta temperatura: elija acero aleado tratado térmicamente y lubricantes para alta temperatura.
Para ambientes polvorientos: Instale protectores de cadena y sistemas de lubricación regular.
