Cómo elegir cadenas de rodillos para la transmisión de potencia industrial

Seleccionar un componente de accionamiento industrial nunca es una simple compra de productos básicos. Debemos verlo como una decisión crítica de gestión de riesgos. Una especificación insuficiente de los componentes de su transmisión provoca tiempos de inactividad catastróficos y averías en el equipo. Por el contrario, especificar demasiado infla innecesariamente su gasto de capital sin obtener ningún beneficio adicional. La ingeniería moderna ha dejado de depender únicamente de límites de carga teóricos. Ahora nos centramos en gran medida en los factores operativos del mundo real. Evaluamos cargas de impacto repentinas, contaminación ambiental severa y ciclos de trabajo continuos y exigentes. Elegir el componente correcto evita el desgaste prematuro. Ahorra una inmensa mano de obra de mantenimiento durante la vida útil del equipo. Necesita un marco de evaluación altamente estructurado. Este marco cierra la brecha entre las especificaciones teóricas de ingeniería y las realidades diarias de las adquisiciones. Garantiza que la cadena de transmisión elegida cumpla perfectamente con las demandas exactas de la aplicación. Aprenderá a equilibrar los requisitos de carga de forma eficaz. Exploraremos estándares dimensionales y mitigaciones ambientales. Finalmente, proporcionamos un marco de selección paso a paso para guiar su próximo proyecto con éxito.

Control de llave

• La aplicación dicta la geometría: la selección entre cadenas estándar, de doble paso o especializadas depende completamente del equilibrio entre velocidad, carga y restricciones espaciales.
• Los estándares no son negociables: Hacer coincidir los estándares ANSI o ISO/BS con las ruedas dentadas existentes es fundamental para evitar un desgaste rápido y desigual.
• El medio ambiente supera las especificaciones básicas: las métricas de resistencia a la tracción importan menos que el acabado del material y el tipo de lubricación cuando se opera en entornos corrosivos o con alto contenido de desechos.

Definición de requisitos básicos para una cadena de transmisión

La gente suele confundir la resistencia máxima a la tracción con la capacidad de carga de trabajo real. La resistencia a la tracción mide el punto de rotura absoluto bajo una carga de tracción estática. La carga de trabajo dicta lo que la configuración maneja continuamente durante el movimiento activo. Depender únicamente de la resistencia a la tracción es un error de ingeniería común y peligroso. Debe calcular cuidadosamente la carga máxima de trabajo. Aplique factores de seguridad apropiados para garantizar la confiabilidad a largo plazo. Los estándares de la industria suelen recomendar una relación de seguridad de 6:1 para cargas excepcionalmente suaves. Las aplicaciones que experimentan golpes fuertes requieren una relación de seguridad de hasta 9:1. Una trituradora de rocas exige un margen de seguridad completamente diferente al de un simple transportador de embalaje.

A continuación, abordamos los límites de potencia de diseño y RPM máximas. No puede utilizar únicamente los caballos de fuerza del motor estándar para dimensionar su transmisión. Debe multiplicar los caballos de fuerza base por un factor de servicio establecido. Este factor de servicio representa el tipo de energía de entrada. También mide el nivel de impacto del equipo impulsado. Los motores eléctricos proporcionan un par suave y continuo. Los motores de combustión interna generan ondas de torque erráticas y pulsantes. Debe tener en cuenta matemáticamente estos picos de torsión para evitar que el pasador se doble.

Establezca las limitaciones físicas de toda su configuración desde el principio. Las relaciones de transmisión y las distancias entre centros son muy importantes para la longevidad de la transmisión. Una regla general comprobada ayuda a optimizar su rendimiento general. Mantenga distancias entre centros entre 30 y 50 veces el paso del componente. Las distancias entre centros más cortas provocan un desgaste rápido y severo de los dientes de las ruedas dentadas. Las distancias centrales más largas crean una holgura excesiva. La holgura hace que la transmisión gire incontrolablemente a altas velocidades.

Multiplicadores de factor de servicio común

Evaluación de las categorías principales de cadenas de rodillos industriales

Debe evaluar diferentes configuraciones geométricas para su aplicación específica. La forma física de los eslabones dicta sus límites funcionales.

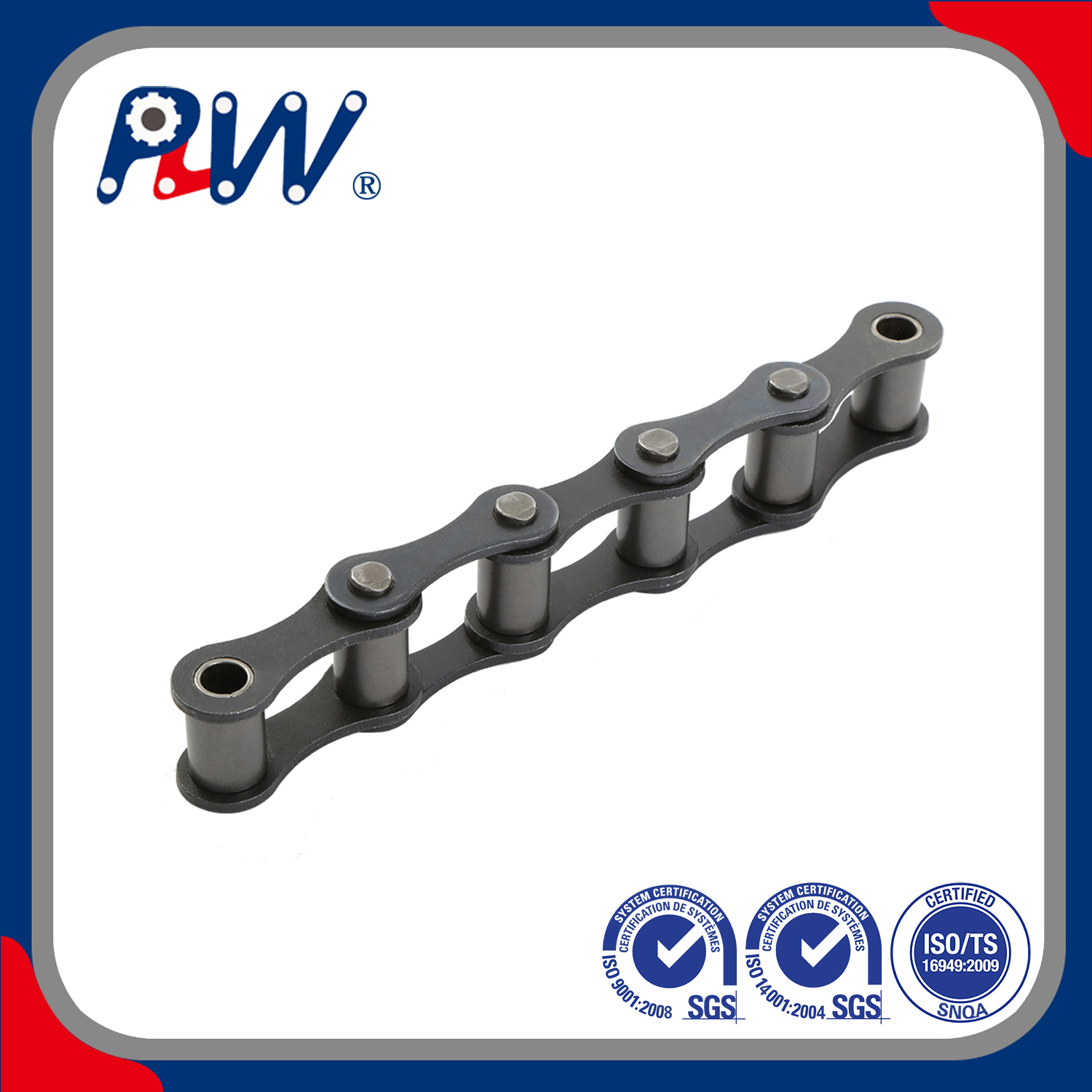

• Cadenas de rodillos estándar de paso único: Esta es la configuración más común y robusta disponible a nivel mundial. Son los mejores para configuraciones de transmisión de potencia continua de alta velocidad y alta carga. Una cadena de rodillos estándar ofrece la máxima densidad de potencia en espacios compactos. Sujeta los dientes de la rueda dentada con firmeza y seguridad. Las compensaciones implican estrictos protocolos de mantenimiento. Esta configuración requiere una alineación meticulosa de todos los ejes giratorios. También debe garantizar una lubricación fluida regular y precisa para evitar la acumulación de calor.

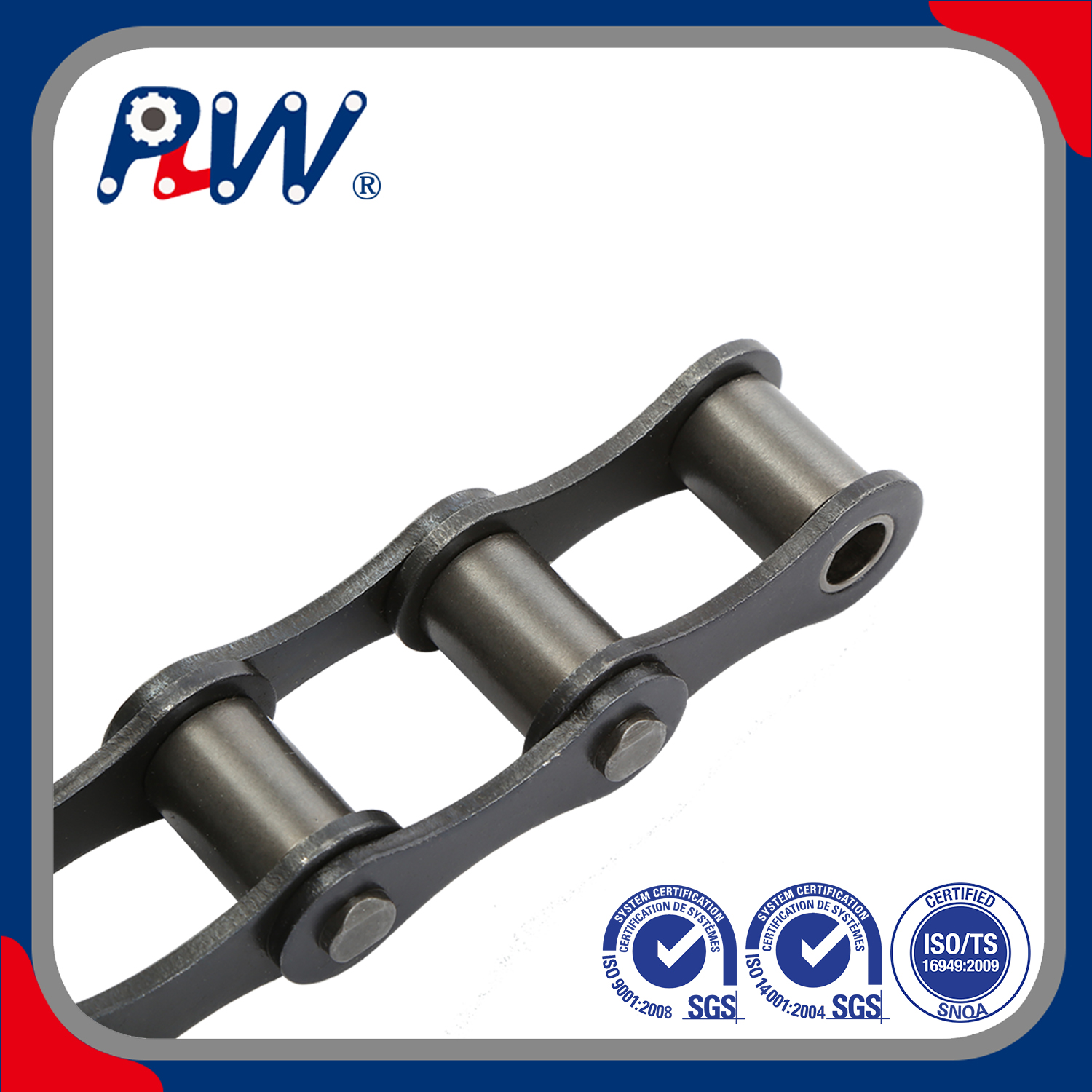

• Cadena de rodillos de doble paso: Piense en esto como un diseño estándar alargado significativamente. Son los mejores para sistemas transportadores y manipulación de materiales a granel. Los ingenieros utilizan una cadena de rodillos de doble paso para transmisiones de servicio liviano en distancias centrales largas. Las compensaciones son bastante claras e inevitables. Funciona a velocidades máximas mucho más lentas de forma segura. Utiliza la mitad de los componentes por pie. Esto reduce el peso total y el gasto inicial. Sin embargo, reduce significativamente la capacidad de energía general.
• Cadena de arco lateral (cadena de negociación de curvas): algunas instalaciones tienen necesidades de enrutamiento complejas y no lineales. Esta categoría es la mejor para aplicaciones que requieren flexibilidad lateral. Las vías transportadoras curvas y las líneas de embotellado sinuosas dependen en gran medida de ellos. Una cadena de lazo lateral especializada maneja perfectamente estas curvas cerradas. Aquí también existen compensaciones. El espacio adicional entre pasadores y casquillos permite el movimiento de giro. Esta holgura inherente reduce la carga de trabajo máxima permitida. No puede igualar las configuraciones estándar en línea recta bajo mucha tensión.

Navegando por los estándares dimensionales: cadena de rodillos ANSI versus estándar ISO/británico

Los estándares dimensionales controlan estrictamente la interoperabilidad de los componentes. Existe un riesgo significativo cuando se mezclan arbitrariamente estándares globales. Los componentes de la unidad pueden parecer completamente idénticos a simple vista. Sin embargo, mezclar estándares entre eslabones y ruedas dentadas provoca una unión inmediata. Experimentará un desgaste rápido y una falla inevitable en el sistema. Los rodillos no se asentarán perfectamente en los valles de las ruedas dentadas.

El Instituto Nacional Estadounidense de Estándares rige la especificación estándar B29.1. Utiliza una nomenclatura numérica específica y muy lógica. Por ejemplo, verá tamaños etiquetados como '40', '50' o '60'. El primer dígito representa el paso en incrementos de 1/8 de pulgada. Una cadena de rodillos ANSI es muy común en la maquinaria norteamericana. Un número 40 indica un paso de 4/8 de pulgada o media pulgada. Un número 60 indica un paso de 3/4 de pulgada.

Por el contrario, tenemos las especificaciones ISO y British Standard (BS). Se basan completamente en marcos dimensionales basados ​​en métricas. Verá designaciones como 08B, 10B o 12B. Estos componentes presentan diámetros de pasador internos completamente diferentes. El ancho de sus rodillos varía significativamente en comparación con sus homólogos ANSI. Esta distinción es crucial para escenarios de reemplazo de emergencia. La maquinaria importada de Europa o Asia normalmente requiere componentes ISO/BS.

Mejores prácticas para la verificación estándar

Nunca observe los tamaños físicos durante los procedimientos de reemplazo. Mida siempre el diámetro del pasador y el ancho del rodillo utilizando calibradores digitales. Cuente el número de dientes de sus ruedas dentadas. Verifique el país de origen del equipo impulsado. Los componentes que no coinciden suelen funcionar sin problemas durante algunas horas. Luego se desintegran rápidamente bajo carga, destruyendo guardias y sensores cercanos.

Riesgos de implementación: factores ambientales y mitigación del desgaste

Las especificaciones matemáticas básicas no significan nada en un entorno operativo hostil. Los factores ambientales dictan por completo la vida útil operativa real. La corrosión y la exposición química destruyen rápidamente el acero al carbono estándar. Debemos evaluar cuidadosamente los recubrimientos protectores. Las opciones niqueladas y galvanizadas ofrecen una protección superficial moderada. Resisten lavados ligeros y aire húmedo. El acero inoxidable es la mejor opción para condiciones extremas. Repasemos un necesario control de la realidad. El acero inoxidable ofrece una resistencia superior a la corrosión contra ácidos agresivos. Sin embargo, tiene un límite elástico significativamente menor. Debe reducir la calificación de estas aplicaciones en consecuencia. No se puede cambiar acero estándar por acero inoxidable sin volver a calcular las cargas.

Los entornos abrasivos presentan otro desafío operativo enorme. El polvo, la suciedad y la arena actúan como pasta abrasiva dentro de las juntas. Discutimos constantemente la necesidad de mecanismos sellados. Las configuraciones especializadas de juntas tóricas y juntas X mantienen los abrasivos fuera de manera eficaz. Protegen el área crítica de contacto entre pasadores y bujes. Esto extiende dramáticamente la vida funcional en ambientes sucios. Agrega un ligero gasto inicial y una fricción operativa menor debido a la compresión del caucho.

Finalmente, nos enfrentamos a duras realidades en materia de lubricación. Lubricación del bastidor como parámetro de diseño estricto desde el primer día. Nunca es una tarea de mantenimiento opcional y tardía. La lubricación manual y por goteo funciona bien en entornos limpios. Sin embargo, las zonas de difícil acceso exigen estrategias de ingeniería diferentes. Especifique inmediatamente los mecanismos de autolubricación. Las unidades que utilizan casquillos sinterizados especializados retienen el aceite interno de forma segura. Destacan en zonas sensibles a la contaminación, como líneas de procesamiento de alimentos concurridas. Eliminan los goteos sucios mientras mantienen la lubricación interna de las articulaciones.

Cuadro comparativo de protección ambiental

Un marco de selección de cadenas de rodillos paso a paso

Sintetizamos estos principios de ingeniería en un marco de selección práctico. Seguir este proceso estructurado garantiza un despliegue confiable de la cadena de rodillos industriales . Las conjeturas no tienen cabida en la transmisión de potencia mecánica.

1. Paso 1: Determine el factor de servicio con precisión. Evalúe la naturaleza precisa de su carga esperada. Identifique si representa operación uniforme o choque fuerte. Evalúe su motor de accionamiento de entrada. Consulte las tablas de factores de servicio estándar para encontrar su multiplicador.
2. Paso 2: Calcule la potencia de diseño con precisión. Multiplique el requisito de potencia base del motor por el factor de servicio elegido. Esto le brinda la verdadera demanda operativa. Utilice este número inflado para todos los cálculos posteriores.
3. Paso 3: seleccione el paso de cadena de forma inteligente. Utilice tablas de clasificación de caballos de fuerza estándar del fabricante. Intersecta las RPM de tu rueda dentada motriz más pequeña con tu potencia de diseño calculada. Elija el tono más pequeño que se adapte a los requisitos de potencia. Los pasos más pequeños proporcionan el funcionamiento más suave y los límites de RPM más altos.
4. Paso 4: Verifique minuciosamente los parámetros del sistema. Confirme que los componentes seleccionados se ajusten a los límites espaciales existentes. Verifique los diámetros máximos permitidos de las ruedas dentadas. Verifique que la distancia central óptima se ajuste a su marco. Asegúrese de que todo coincida perfectamente con los tamaños de eje existentes antes de realizar el pedido.

Conclusión

Una transmisión de potencia exitosa requiere una atención meticulosa a los detalles. Se basa en alinear con precisión las características de la carga. Debe seguir estrictamente estándares dimensionales estrictos. También debe respetar las duras realidades ambientales durante la fase de diseño. Los equipos de adquisiciones e ingeniería deben auditar juntos los puntos de falla existentes. Si los mecanismos de accionamiento actuales se estiran demasiado rápido, investigue la causa raíz. Busque cargas de choque ocultas e indocumentadas. Compruebe si hay una falta absoluta de lubricación interna. No compre simplemente un componente más pesado y grueso a ciegas. Esto simplemente traslada el punto de falla a sus costosos ejes. Consulte hoy a un especialista técnico. Descargue una guía de selección de dimensiones. Solicite una revisión de la aplicación personalizada para finalizar sus especificaciones con confianza.

Preguntas frecuentes

P: ¿Puedo reemplazar una cadena de rodillos ANSI por una cadena estándar británica (BS)?

R: No. A pesar de las posibles similitudes en el paso, los diámetros de los rodillos y los anchos de los pasadores difieren. El uso de cadenas y piñones que no coinciden causará daños graves al sistema de transmisión. Se unirán inmediatamente y se desgastarán de manera desigual.

P: ¿Cómo puedo saber cuándo es necesario reemplazar una cadena de rodillos industrial?

R: Medida de alargamiento. La gente suele llamar a esto "estiramiento", que en realidad es desgaste en las uniones del pasador y el buje. Un alargamiento del 1,5% al ​​3% sobre un número específico de pasos indica el final de su vida funcional.

P: ¿Cuál es la diferencia entre las cadenas de rodillos estándar y las de servicio pesado (Serie H)?

R: Las cadenas de servicio pesado cuentan con placas de eslabón más gruesas. Comparten el mismo paso y ancho de rodillo que las cadenas estándar. Ofrecen una mayor resistencia a la fatiga. Resisten mejor las cargas de impacto. No aumentan la capacidad máxima de RPM.

P: ¿Las cadenas de rodillos de doble paso son adecuadas para la transmisión de potencia?

R: Sí, pero estrictamente para aplicaciones de carga ligera y baja velocidad. Su uso principal es el transporte y manipulación de materiales. Destacan cuando se requieren largas distancias entre centros. La importante reducción de peso resulta muy beneficiosa en este caso.
