Cadenas de rodillos con placas laterales rectas (Serie B)
Cadenas de rodillos con placas laterales rectas (Serie B) Cadenas de rodillos con placas laterales rectas (Serie B)
Cadenas de rodillos con placas laterales rectas (Serie B) Cadenas de rodillos con placas laterales rectas (Serie B)

loading

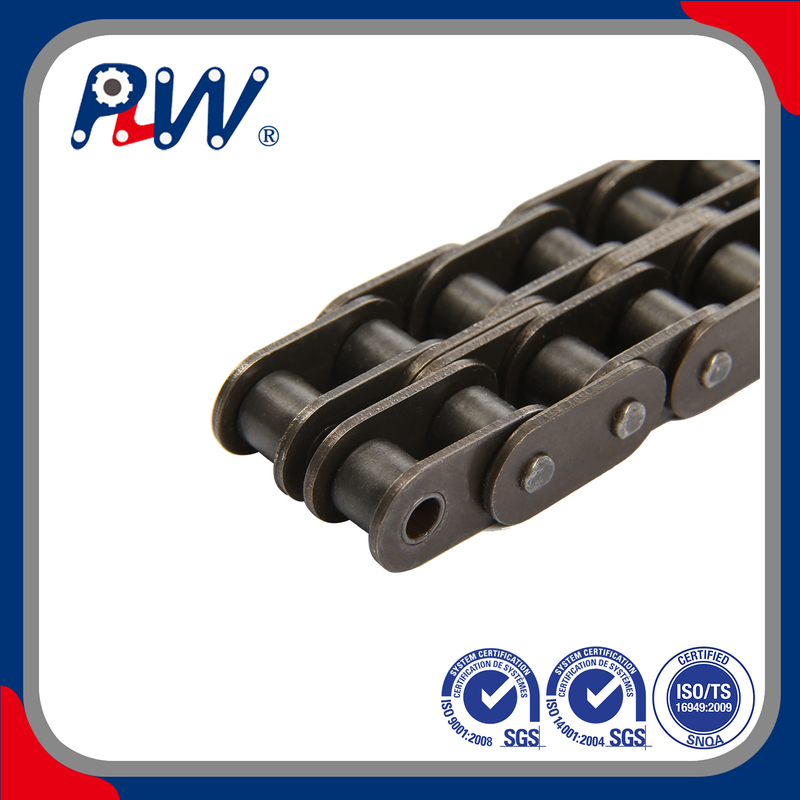

Cadenas de rodillos con placas laterales rectas (Serie B)

Compartir con:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button
La cadena de rodillos rectas, como su nombre lo indica, presenta placas de enlace rectas con lados especialmente de forma para acomodar requisitos de transmisión específicos.

  • Serie B

  • PLW or Made to order

  • 7315119000

  • Acero carbono

  • Bolsa de plástico+caja de cartón+carcasa de madera contrachapada

  • PLW

  • PORCELANA

  • Estándar

  • Cadena de rodillos

Estado de Disponibilidad:
Cantidad:
Preguntar Añadir al carrito

Cadenas de rodillos con placas laterales rectas (Serie B)

Como componente de transmisión de potencia diseñado con precisión que cumple con las especificaciones ISO/R 606 (norma británica), las cadenas de rodillos de la serie B con placas laterales rectas están diseñadas para ofrecer estabilidad, durabilidad y compatibilidad universal excepcionales en aplicaciones industriales de carga media. Distinguida por su geometría optimizada de placa lateral recta y rigurosas tolerancias de fabricación, esta serie sobresale en escenarios que requieren un rendimiento de mallado confiable, fácil mantenimiento y cumplimiento de los estándares industriales europeos y asiáticos, lo que la convierte en la opción preferida para sistemas de transmisión mecánica en los sectores de fabricación global, automoción e industria ligera.

Ventajas principales: Diseño de placa lateral recta serie B e ingeniería de precisión

La característica definitoria de la Serie B son sus placas laterales rectas mecanizadas con precisión, diseñadas según los estándares ISO/R 606 con tolerancias de planitud más estrictas (≤0,01 mm) en comparación con las cadenas convencionales. Fabricadas con acero al carbono de alta calidad (1045) o acero aleado (20Mn2), las placas laterales rectas garantizan una distribución uniforme de la carga en cada eslabón, lo que elimina la concentración de tensiones y permite un engrane suave y sin vibraciones con las ruedas dentadas de la serie B. Este diseño es particularmente adecuado para operaciones de velocidad media (hasta 380 rpm), donde la precisión de la transmisión y el bajo nivel de ruido son fundamentales.
A diferencia de las cadenas de la serie A, la serie B presenta un diámetro de paso ligeramente más pequeño y un ajuste optimizado del casquillo del rodillo, lo que mejora la resistencia al desgaste y prolonga la vida útil. Los rodillos y pasadores se someten a procesos avanzados de cementación, enfriamiento y revenido, logrando una dureza superficial de HRC 58-62 para un rendimiento de desgaste superior, mientras que el núcleo mantiene la tenacidad (HRC 38-42) para resistir la deformación por impacto. Las placas laterales rectas están estampadas con precisión y tratadas térmicamente para mantener la integridad estructural, soportando capacidades de carga de trabajo de 7 kN a 105 kN en configuraciones de uno, dos y tres hilos.
La versatilidad y la rentabilidad se ven reforzadas aún más por el diseño estandarizado y las múltiples opciones de conexión. La Serie B admite conexiones con chaveta (permanentes) y con clip de resorte (de ajuste rápido), lo que permite el montaje y mantenimiento in situ sin herramientas especializadas. Los tratamientos de superficie opcionales, que incluyen óxido negro, revestimiento de zinc y revestimiento de níquel, brindan resistencia a la corrosión específica para ambientes húmedos, polvorientos o moderadamente corrosivos. Su cumplimiento de las normas ISO/R 606 garantiza la compatibilidad universal con las ruedas dentadas de la serie B y los equipos europeos/asiáticos existentes, lo que reduce los costos de reemplazo y la complejidad de la modernización.

Excelencia estructural y resiliencia operativa

Diseñada para un rendimiento constante en las condiciones industriales cotidianas, la Serie B mantiene la estabilidad lateral a través de su diseño de placa lateral recta, lo que evita la deflexión de la cadena y garantiza una alineación precisa con las ruedas dentadas incluso en sistemas de transmisión de larga distancia. El conjunto optimizado de casquillo de rodillo minimiza la fricción de contacto, lo que reduce la pérdida de energía y el ruido de funcionamiento (≤58 dB), mientras que los componentes tratados térmicamente soportan fluctuaciones de temperatura de -25 ℃ a 120 ℃, adaptándose tanto a entornos industriales interiores como a aplicaciones exteriores templadas.
La seguridad y la mantenibilidad están integradas en cada detalle del diseño. Los bordes lisos y rectos de las placas laterales minimizan la acumulación de residuos y reducen el riesgo de atascos, mientras que el patrón de desgaste predecible permite una programación de mantenimiento proactiva. Las dimensiones y tipos de conexión estandarizados de la cadena simplifican el reemplazo de eslabones o componentes, lo que garantiza interrupciones operativas mínimas y reduce los costos generales de mantenimiento.

Especificaciones técnicas

Parámetro
Detalles
Serie de modelos
Cadenas de rodillos serie B con placas laterales rectas (cumple con ISO/R 606, BS 228)
Material
Acero al carbono de alta calidad (1045) o acero aleado (20Mn2); Acero inoxidable 304 opcional para resistencia a la corrosión.
Tratamiento térmico
Carburación, temple y revenido (rodillos/pasadores: HRC 58-62; placas laterales: HRC 40-45)
Tipo de conexión
Tipo chaveta (permanente) o tipo clip de resorte (ajuste rápido); compatible con piñones de la serie B
Tamaño de paso
12,7 mm (1/2') a 31,75 mm (1-1/4') (paso estándar ISO serie B)
Capacidad de carga de trabajo
7 kN - 105 kN (configuraciones de un solo hilo a tres hilos)
Velocidad máxima de funcionamiento
Hasta 380 rpm (dependiendo del paso, la carga y el tipo de conexión)
Tratamiento superficial
Óxido negro, cincado, niquelado (anticorrosión, resistente al desgaste)
Certificaciones
ISO/R 606, BS 228, SGS, FDA (para aplicaciones de calidad alimentaria)

Escenarios de aplicación

Las cadenas de rodillos de la serie B con placas laterales rectas se utilizan ampliamente en sistemas de transmisión industriales globales y ofrecen un rendimiento confiable en diversos sectores:

  • Maquinaria Industrial General : Adecuado para motores, reductores, bombas y compresores, proporcionando una transmisión de potencia precisa en equipos estándar ISO.

  • Industria automotriz y de motocicletas : Se utiliza en sistemas auxiliares (bombas de agua, bombas de aceite) y pequeños mecanismos de transmisión, con placas laterales rectas que garantizan un funcionamiento estable bajo vibración.

  • Equipo industrial ligero : Ideal para máquinas de embalaje, imprentas, maquinaria textil y equipos de carpintería, que admiten operaciones de carga y velocidad medias.

  • Maquinaria Agrícola : Compatible con equipos agrícolas pequeños y medianos (pequeñas cosechadoras, mezcladoras de alimentos), resistiendo polvo moderado y fluctuaciones de carga.

  • Equipo estándar europeo/asiático : se integra perfectamente con maquinaria importada que cumple con los estándares ISO/R 606, lo que garantiza la compatibilidad y reduce los costos de actualización.

Garantía de calidad y soporte posventa

La Serie B cumple con los estrictos estándares ISO/R 606 y BS 228, con control de calidad de todo el proceso, desde la inspección de la materia prima hasta el ensamblaje final. Cada lote se somete a pruebas rigurosas, que incluyen comprobaciones de precisión dimensional, pruebas de resistencia a la tracción, pruebas de resistencia al desgaste y pruebas de rendimiento del mallado, lo que garantiza una confiabilidad constante en el funcionamiento a largo plazo. Este compromiso con la calidad minimiza el tiempo de inactividad del equipo y los costos de mantenimiento para los clientes.
Brindamos soporte posventa integral, que incluye consultas técnicas sobre la selección de cadenas (serie B versus serie A), orientación de instalación, capacitación en mantenimiento y soluciones de longitud personalizadas. Nuestro equipo de expertos en transmisiones ayuda a optimizar el rendimiento de la cadena para aplicaciones específicas y todos los productos de la Serie B vienen con una garantía de calidad, lo que garantiza que la inversión de los clientes esté completamente protegida.
Elija las cadenas de rodillos de la serie B con placas laterales rectas para una transmisión de potencia confiable según el estándar ISO. Es el componente central confiable para sus sistemas mecánicos estándar a nivel mundial, diseñado para funcionar de manera consistente en diversos entornos industriales.

24-1

DIN/ISO
Cadena
No.		 Paso Diámetro
del rodillo		 Ancho
entre
placas internas		 Diámetro
del pasador		 Longitud
​		 Profundidad
de la placa
interna		 Espesor
de la placa		 Tono
transversal		 Resistencia
a la tracción
definitiva		 Resistencia
a la tracción
promedio		 Peso
por metro
DIN/ISO
CADENA
NO		 Paso Diámetro
Rodillo		 Interior
​		 Diámetro
pasador		 Longitud
pasador		 Altura
Placas		 Ancho
Placas		 Transversal de
PASO		 Resis.
Rotura		 Resis.
Tracción
de los medios		 Peso
por
metro
P D1
Max		 bi
min		 d2
max		 L
max		 LC
Max		 H2
Max		 t/t
max		 PT Q
Min		 Qo q
mm mm mm mm mm mm mm mm mm KN/LB Kn kg/m
C08B-1 12.700 8.51 7.75 4.45 16.7 18.2 11.8 1.60 - 18.0/4091 19.5 0.80
C10B-1 15.875 10.16 9.65 5.08 19.5 20.9 14.7 1.70
22.4/5091 27.9 1.06
C12B-1 19.050 12.07 11.68 5.72 22.5 25.2 16.0 1.85 - 29.0/6591 32.2 1.32
C16B-1 25.400 15.88 17.02 8.28 36.1 39.1 21.0/24.0 4.15/3.1
60.0/13636 72.8 3.08/3.49
C20B-1 31.750 19.05 19.56 10.19 41.3 45.0 26.4 4.5/3.5 - 95.0/21591 106.7 4.16
C24B-1 38.100 25.40 25.40 14.63 53.4 57.8 33.2 6.0/4.8 - 160.0/36364 178.0 7.47
C28B-1 44.450 27.94 30.99 15.90 65.1 69.5 36.7 7.5/6.0 - 200.0/45455 222.0 9.90
C32B-1 50.800 29.21 30.99 17.81 66.0 71.0 42.0 7.0/6.0 - 250.0/56818 277.5 10.45
C08B-2 12.700 8.51 7.75 4.45 31.2 32.2 11.8 1.60 13.92 32.0/7273 38.7 1.45
C10B-2 15.875 10.16 9.65 5.08 36.1 37.5 14.7 1.70 16.59 44.5/10114 57.8 2.00
C12B-2 19.050 12.07 11.68 5.72 42.0 44.7 16.0 1.85 19.46 57.8/13136 66.1 2.62
C16B-2 25.400 15.88 17.02 8.28 68.0 71.0 21.0/24.0 4.15/3.1 31.88 106.0/24091 133.0 6.10/6.92
C20B-2 31.750 19.05 19.56 10.19 77.8 81.5 26.4 4.5/3.5 36.45 170.0/38636 211.2 8.23
C24B-2 38.100 25.40 25.40 14.63 101.7 106.2 33.2 6.0/4.8 48.36 280.0/63636 319.2 14.77
C28B-2 44.450 27.94 30.99 15.90 124.6 129.1 36.7 7.5/6.0 59.56 360.0/81818 406.8 19.82
C32B-2 50.800 29021 30.99 17.81 124.6 129.6 42.0 7.0/6.0 58.55 450.0/102273 508.5 20.94
C08B-3 12.700 8.51 7.75 4.45 45.1 46.1 11.8 1.60 13.92 47.5/10795 57.8 2.10
C10B-3 15.875 10.16 9.65 5.08 52.7 54.1 14.7 1.70 16.59 66.7/15159 84.5 2.87
C12B-3 19.050 12.07 11.68 5.72 61.5 64.2 16.0 1.85 19.46 8607/19705 101.8 3.89
C16B-3 25.400 15.88 17.02 8.28 99.8 102.9 21.0/24.0 4.15/3.1 31.88 160.0/36364 203.7 9.12/10.34
C20B-3 31.750 19.05 19.56 10.19 114.2 117.9 26.4 4.5/3.5 36.45 250.0/56818 290.0 11.34
C24B-3 38.100 25.40 25.40 14.63 150.1 154.6 33.2 6.0/4.8 48.36 425.0/96591 493.0 22.10
C28B-3 44.450 27.94 30.99 15.90 184.2 188.7 36.7 7.5/6.0 59.56 530.0/120454 609.5 29.64
C32B-3 50.800 29.21 30.99 17.81 183.2 188.2 42.0 7.0/6.0 58.55 670.0/152273 770.5 31.27
