Serie AH
PLW or Made to order
7315119000
Acero carbono
gratis
Bolsa de plástico+caja de cartón+carcasa de madera contrachapada
Cadena de rodillos
Floración de aceite
Resistente al petróleo
Estándar
Disponibilidad: | |
---|---|
Cantidad: | |

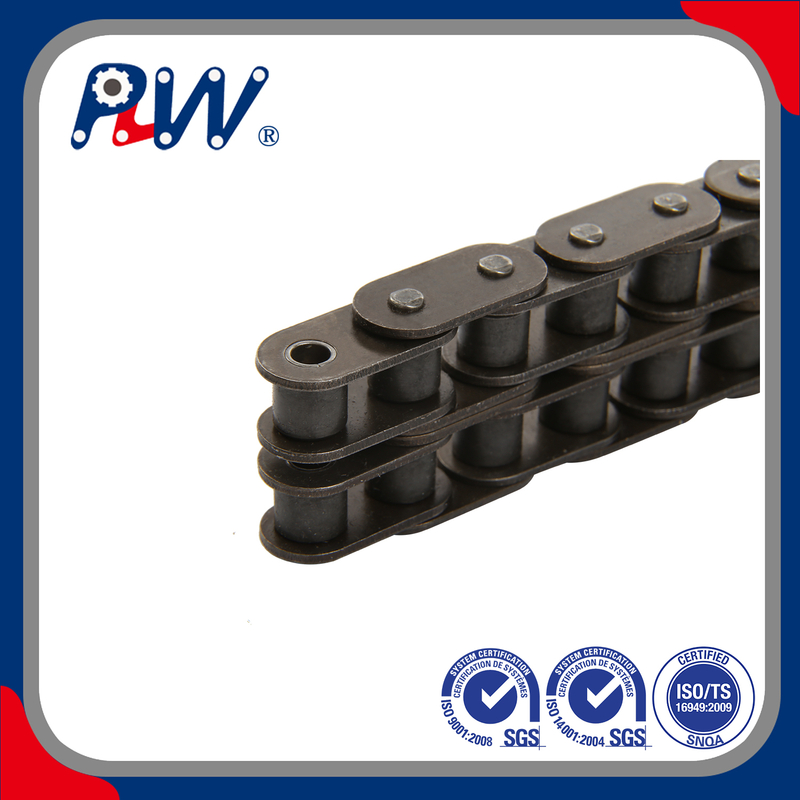

Cadenas de rodillos dúplex de servicio pesado para sistemas de alta carga
Las cadenas de rodillos dúplex de servicio pesado están diseñadas para aplicaciones que exigen el doble de la capacidad de carga de las cadenas de fila única estándar sin comprometer la velocidad o la eficiencia. Con dos filas paralelas de rodillos y bujes conectados por un pasador común, estas cadenas ofrecen una transmisión de potencia mejorada en espacios compactos, lo que las hace ideales para maquinaria pesada y unidades de alto torque.
Diseño de doble fila : duplica la resistencia a la tracción (hasta 160kn) mientras mantiene el mismo tono que las cadenas de una sola fila, reduciendo el tamaño del sistema de accionamiento en un 30%.
Estabilidad mejorada : las placas internas anchas y los pasadores de precisión de tierra minimizan el movimiento lateral, asegurando un funcionamiento suave a velocidades de hasta 15 m/s.
Resistencia a la corrosión : el revestimiento opcional de zinc-níquel (grosor de 8-12 μm) proporciona más de 500 horas de resistencia a la pulverización de sal (ASTM B117), adecuado para aplicaciones marinas y en alta mar.
Optimización de lubricación : las ranuras de rodillos profundos retienen la grasa para intervalos más largos, reduciendo la frecuencia de mantenimiento en un 40% en comparación con las cadenas estándar.
Compatibilidad de ANSI/ISO : cumple con los estándares ANSI B29.3 e ISO 1275, asegurando una integración perfecta con los sistemas internacionales de horquillas.
MAQUINARIA DE CONSTRUCCIÓN : pistas de excavadoras de poderes, polipastos de grúas y unidades compactadoras en sitios de trabajo resistentes.
Equipo de minería : utilizado en cintas transportadoras, trituradoras de rocas y maquinaria de procesamiento de mineral que requiere una transmisión confiable de alta carga.
Motores industriales : impulsa sistemas auxiliares en generadores diesel, turbinas de vapor y grandes motores con transferencia de potencia constante.
Fabricación automotriz : admite unidades de línea de ensamblaje de servicio pesado y estaciones de soldadura robótica con un tiempo de inactividad mínimo.
Personalización de carga : Disponible en configuraciones de fila triple/cuádruple para aplicaciones especializadas de carga ultra alta (hasta 300kn de resistencia a la tracción).
Prueba avanzada : Prueba de carga dinámica con una capacidad nominal de 1.5x durante 1,000 horas para garantizar la resistencia a la fatiga.
Recubrimientos ecológicos : ofrece tratamientos anticorrosión que cumplen con ROHS sin metales pesados para soluciones industriales sostenibles.
Red de servicio global : 5 almacenes regionales en América del Norte, Europa y APAC para la entrega rápida y el soporte técnico local.
Cadena DIN/ISO no. | Cadena ANSI no. | Paso | Diámetro del rodillo | Ancho entre placas internas | Diámetro del pasador | Longitud | Profundidad de la placa interna | Espesor de la placa | Tono transversal | Resistencia a la tracción definitiva | Resistencia a la tracción promedio | Peso por metro | |
DIN/ISO CADENA NO | Ansi Cadena no | Paso | Diámetro Rodillo | Interior | Diámetro pasador | Longitud pasador | Altura Placas | Ancho Placas | Transversal de PASO | Resis.rotura | Resis. Tracción de los medios | Peso por metro | |
P | D1 Max | B1 min | d2 max | L max | LC Max | H2 Max | T max | PT | Q Min | Qo | q | ||
mm | mm | mm | mm | mm | mm | mm | mm | mm | KN/LB | Kn | kg/m | ||
*35H-1 | 9.525 | 5.08 | 4.77 | 3.58 | 13.3 | 14.3 | 9.00 | 1.50 | - | 7.9/1795 | 10.8 | 0.41 | |
08AH-1 | 40H-1 | 12.700 | 7.95 | 7.85 | 3.96 | 18.8 | 19.9 | 12.00 | 2.03 | - | 14.1/3205 | 19.1 | 0.82 |
10AH-1 | 50H-1 | 15.875 | 10.16 | 9.40 | 5.08 | 22.1 | 23.4 | 15.09 | 2.42 | - | 22.2/5045 | 30.2 | 1.25 |
12AH-1 | 60h-1 | 19.050 | 11.91 | 12.57 | 5.94 | 29.2 | 31.0 | 18.00 | 3.25 | 31.8/7227 | 42.7 | 1.87 | |
16AH-1 | 80H-1 | 25.400 | 15.88 | 15.75 | 7.92 | 36.2 | 37.7 | 24.00 | 4.00 | 56.7/12886 | 71.4 | 3.10 | |
20AH-1 | 100H-1 | 31.750 | 19.05 | 18.90 | 9.53 | 43.6 | 46.9 | 30.00 | 4.80 | 88.5/20114 | 112.4 | 4.52 | |
24AH-1 | 120H-1 | 38.100 | 22.23 | 25.22 | 11.10 | 53.5 | 57.5 | 35.70 | 5.60 | 127.0/28864 | 160.9 | 6.60 | |
28AH-1 | 140H-1 | 44.450 | 25.40 | 25.22 | 12.70 | 57.6 | 62.2 | 41.00 | 6.40 | 172.4/39182 | 217.3 | 8.30 | |
32AH-1 | 160H-1 | 50.800 | 28.58 | 31.55 | 14.27 | 68.2 | 73.0 | 47.80 | 7.20 | 226.8/51545 | 285.8 | 10.30 | |
36AH-1 | 180H-1 | 57.150 | 35.71 | 35.48 | 17.46 | 75.9 | 81.6 | 53.60 | 8.00 | 281.0/63863 | 341.8 | 14.83 | |
40AH-1 | 200H-1 | 63.500 | 39.68 | 37.85 | 19.85 | 86.6 | 93.5 | 60.00 | 9.50 | - | 353.8/80409 | 444.5 | 19.16 |
48AH-1 | 240H-1 | 76.200 | 47.63 | 47.35 | 23.81 | 109.6 | 115.9 | 72.30 | 12.70 | 510.3/115977 | 622.5 | 30.4 | |
12AH-2 | 60h-2 | 19.050 | 11.91 | 12.57 | 5.94 | 55.3 | 57.1 | 18.00 | 3.25 | 26.11 | 63.6/14455 | 84.5 | 3.71 |
16AH-2 | 80h-2 | 25.400 | 15.88 | 15.75 | 7.92 | 68.8 | 70.3 | 24.00 | 4.00 | 32.59 | 113.4/25773 | 145.3 | 6.15 |
20AH-2 | 100h-2 | 31.750 | 19.05 | 18.90 | 9.53 | 82.7 | 86.0 | 30.00 | 4.80 | 39.09 | 177.0/40227 | 225.9 | 9.03 |
24AH-2 | 120H-2 | 38.100 | 22.23 | 25.22 | 11.10 | 102.4 | 106.4 | 35.70 | 5.60 | 48.87 | 254.0/57727 | 322.7 | 13.13 |
28AH-2 | 140H-2 | 44.450 | 25.40 | 25.22 | 12.70 | 109.8 | 114.4 | 41.00 | 6.40 | 52.20 | 344.8/78364 | 437.7 | 16.60 |
32AH-2 | 160H-2 | 50.800 | 28.58 | 31.55 | 14.27 | 130.1 | 134.9 | 47.80 | 7.20 | 61.90 | 453.6/103091 | 571.6 | 20.20 |
40h-2 | 200h-2 | 63.500 | 39.68 | 37.85 | 19.85 | 164.9 | 171.8 | 60.00 | 9.50 | 78.31 | 707.6/160818 | 894.9 | 38.11 |
12AH-3 | 60h-3 | 19.050 | 11.91 | 12.57 | 5.94 | 81.4 | 83.2 | 18.00 | 3.25 | 26.11 | 95.4/21682 | 113.9 | 5.54 |
16AH-3 | 80H-3 | 25.400 | 15.88 | 15.75 | 7.92 | 101.4 | 102.9 | 24.00 | 4.00 | 32.59 | 170.1/38659 | 203.5 | 9.42 |
20AH-3 | 100H-3 | 31.750 | 19.05 | 18.90 | 9.53 | 121.8 | 125.1 | 30.00 | 4.80 | 39.09 | 265.5/60341 | 314.8 | 12.96 |
24AH-3 | 120H-3 | 38.100 | 22.23 | 25.22 | 11.10 | 151.2 | 155.2 | 35.70 | 5.60 | 48.87 | 381.0/86591 | 444.7 | 19.64 |
28AH-3 | 140H-3 | 44.450 | 25.40 | 25.22 | 12.70 | 162.0 | 166.6 | 41.00 | 6.40 | 52.20 | 517.2/117545 | 598.4 | 24.90 |
32AH-3 | 160H-3 | 50.800 | 28.58 | 31.55 | 14.27 | 192.0 | 196.8 | 47.80 | 7.20 | 61.90 | 680.4/154636 | 787.3 | 30.10 |
40AH-3 | 200h-3 | 63.500 | 39.68 | 37.85 | 19.85 | 243.2 | 250.1 | 60.00 | 9.50 | 78.31 | 1061.4/241227 | 1228.2 | 57.06 |
