Las cadenas de rodillos de tono cortos de alta precisión están diseñadas para exigentes aplicaciones industriales que requieren un control de movimiento preciso y una transmisión de energía confiable. Fabricado con acero de aleación de grado premium y componentes tratados con calor, estas cadenas cuentan con un diseño compacto de tono corto que equilibra la alta resistencia a la tracción con un funcionamiento suave a altas velocidades. Los rodillos y bujes maquinados con precisión minimizan la fricción, asegurando un rendimiento constante en líneas de producción automatizadas, sistemas de transporte y maquinaria de servicio pesado.
Ingeniería de precisión : la precisión de tono medida por láser (± 0.05 mm) y la alineación de rodillos uniformes reducen la vibración y el ruido en aplicaciones de alta velocidad.
Construcción resistente al desgaste : los enlaces de acero con pleganza, los bujes tratados con calor (60-65HRC) y los rodillos de níquel se extienden la vida útil en un 20% en entornos abrasivos.
Alta capacidad de carga : resistencia a la tracción que varía de 8kn a 80kn, lo que respalda tanto los transportadores de servicio ligero como los fuertes unidades industriales.
Resiliencia de temperatura : funciona de manera eficiente de -40 ° C a +180 ° C con lubricación opcional resistente al calor para entornos de alta temperatura.
Cumplimiento de ISO : cumple con los estándares ISO 606 y ANSI B29.1, asegurando la intercambiabilidad con los fabricantes de equipos globales.
Sistemas de automatización : crítico para unidades de brazo robótico, cadenas de máquinas herramienta CNC y transportadores de línea de empaque que requieren un movimiento de retroceso cero.
Manejo de materiales : utilizado en paletizadores, ascensores y grúas superiores para transferencia de carga confiable en almacenes y centros de logística.
Industria de alimentos y bebidas : variantes higiénicas de acero inoxidable (304/316) cumplen con los estándares de la FDA para sistemas transportadores en plantas de procesamiento.
Maquinaria agrícola : soporta cosechadoras de cosechadoras, sistemas de riego y equipos de procesamiento de alimentos en condiciones duras al aire libre.
Soluciones personalizadas : tamaños de tono a medida (3.175 mm a 25.4 mm) y recubrimientos especiales (PTFE, DLC) para requisitos de aplicación únicos.
Garantía de calidad : 100% de pruebas no destructivas (NDT) para la resistencia a la tracción y la precisión dimensional, respaldadas por una garantía de 2 años.
Entrega global : disponibilidad de stock para cadenas estándar (envío de 24 horas) y respuesta rápida para pedidos personalizados (tiempo de entrega de 4 a 6 semanas).
Soporte técnico : el equipo de ingeniería dedicado proporciona modelos CAD, guías de instalación y capacitación de mantenimiento en el sitio.
Cadenas de rodillos de precisión de tono corto (una serie) Cadenas de rodillos duplex y cadenas de buje

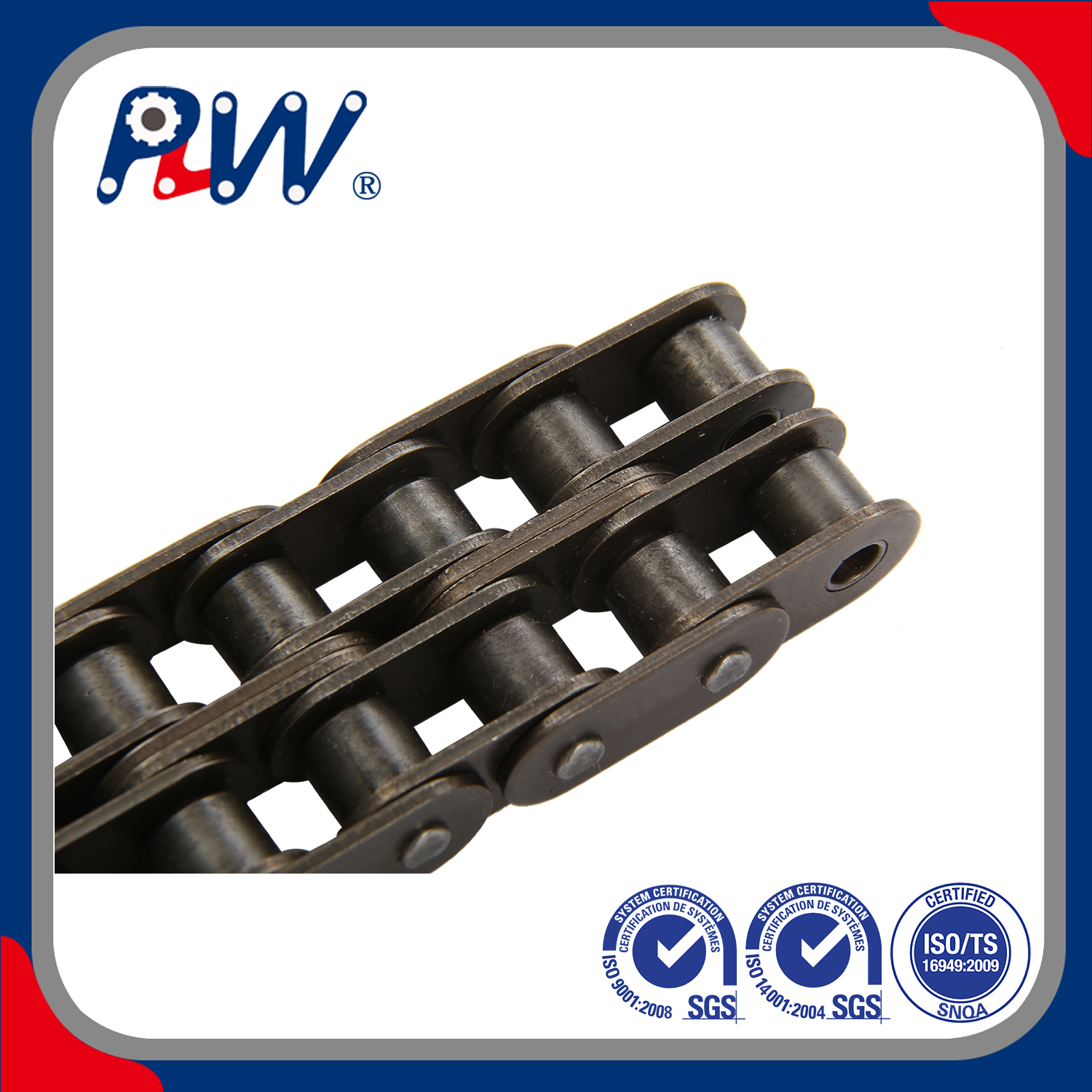

La estructura de la cadena de rodillos de doble fila es relativamente simple, y el proceso de instalación y desmontaje no necesita mover los dos ejes conectados, que es conveniente para el mantenimiento y el reemplazo, consiste en dos filas de rodillos paralelos montados entre las placas de la cadena interna y el exterior y conectado por un alfilador. Esta estructura ayuda a reducir la fricción y mejorar la eficiencia de la transmisión.
| Cadena DIN/ISO no. | Cadena ANSI no. | Paso | Diámetro del rodillo | Ancho entre placas internas | Diámetro del pasador | Longitud | Profundidad de la placa interna | Espesor de la placa | Tono transversal | Resistencia a la tracción definitiva | Resistencia a la tracción promedio | Peso por metro | |
| DIN/ISO CADENA NO | Ansi Cadena no | Paso | Diámetro Rodillo | Interior | Diámetro pasador | Longitud pasador | Altura Placas | Ancho Placas | Transversal de PASO | Resis. Rotura | Resis. Tracción de los medios | Peso por metro | |
| P | D1 Max | B1 min | d2 max | L max | LC Max | H2 Max | T max | PT | Q Min | Qo | q | ||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | KN/LB | Kn | kg/m | ||
| *04C-2 | *25-2 | 6.350 | 3.30 | 3.18 | 2.31 | 14.5 | 15.0 | 6.00 | 0.80 | 6.40 | 7.00/1591 | 8.6 | 0.28 |
| *06C-2 | *35-2 | 9.525 | 5.08 | 4.77 | 3.58 | 22.5 | 23.3 | 9.00 | 1.30 | 10.13 | 15.80/3591 | 19.7 | 0.63 |
| 085-2 | 41-2 | 12.700 | 7.77 | 6.25 | 3.58 | 25.7 | 26.9 | 9.91 | 1.30 | 11.95 | 13.34/3032 | 16.9 | 0.81 |
| 08a-2 | 40-2 | 12.700 | 7.95 | 7.85 | 3.96 | 31.0 | 32.2 | 12.00 | 1.50 | 14.38 | 28.20/6409 | 35.9 | 1.12 |
| 10a-2 | 50-2 | 15.875 | 10.16 | 9.40 | 5.08 | 38.9 | 40.4 | 15.09 | 2.03 | 18.11 | 44.40/10091 | 58.1 | 2.00 |
| 12a-2 | 60-2 | 19.050 | 11.91 | 12.57 | 5.94 | 48.8 | 50.5 | 18.00 | 2.42 | 22.78 | 63.60/14455 | 82.1 | 2.92 |
| 16a-2 | 80-2 | 25.400 | 15.88 | 15.75 | 7.92 | 62.7 | 64.3 | 24.00 | 3.25 | 29.29 | 133.40/25773 | 141.8 | 5.15 |
| 20a-2 | 100-2 | 31.750 | 19.05 | 18.90 | 9.53 | 76.4 | 80.5 | 30.00 | 4.00 | 35.76 | 177.00/40227 | 219.4 | 7.80 |
| 24a-2 | 120-2 | 38.100 | 22.23 | 25.22 | 11.10 | 95.8 | 99.7 | 35.70 | 4.80 | 45.44 | 254.00/57727 | 314.9 | 11.70 |
| 28a-2 | 140-2 | 44.450 | 25.40 | 25.22 | 12.70 | 103.3 | 107.9 | 41.00 | 5.60 | 48.87 | 344.80/78364 | 427.5 | 15.14 |
| 32A-2 | 160-2 | 50.800 | 28.58 | 31.55 | 14.27 | 123.3 | 128.1 | 47.80 | 6.40 | 58.55 | 453.60/103091 | 562.4 | 20.14 |
| 36A-2 | 180-2 | 57.150 | 35.71 | 35.48 | 17.46 | 138.6 | 144.4 | 53.60 | 7.20 | 65.84 | 560.50/127386 | 695.0 | 29.22 |
| 40a-2 | 200-2 | 63.500 | 39.68 | 37.85 | 19.85 | 151.9 | 158.8 | 60.00 | 8.00 | 71.55 | 707.60/160818 | 877.4 | 32.24 |
| 48a-2 | 240-2 | 76.200 | 47.63 | 47.35 | 23.81 | 183.4 | 190.8 | 72.39 | 9.50 | 87.83 | 1020.60/213955 | 1255.3 | 45.23 |
