Cadenas de arco lateral de alta resistencia con engranajes de piñón de la rueda de la corona-Diseño flexible con certificación ANSI (40SB)

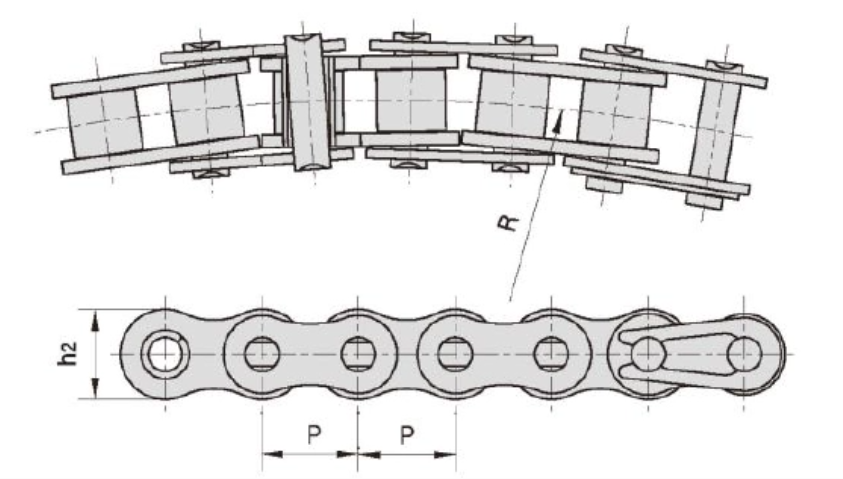

| Cadena no. | Paso | Diámetro del rodillo | Ancho entre placas internas | Diámetro del pasador | Longitud | Profundidad de la placa interna | Espesor de la placa | Radio de lazo lateral | Resistencia a la tracción definitiva | Resistencia a la tracción promedio | Peso por metro | |
| Cadena no | Paso | Diametro rodillo | Interior | Diámetro pasador | Longitud pasador | Altura Placas | Ancho Placas | Radio curva lateral | Resis. Rotura | Resis. tracción de medios | Peso por metro | |
| P | D1 Max | B1 min | d2 max | L max | LC Max | H2 Max | t/t max | R min | Q Min | Qo | q | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | KN/LB | Kn | kg/m | |
| 40SB | 12.700 | 7.95 | 7.85 | 3.96 | 16.9 | 18.1 | 11.7 | 1.50 | 350 | 13.8/3136 | 15.2 | 0.80 |
| 43SB | 12.700 | 7.95 | 7.85 | 3.45 | 18.3 | 19.5 | 11.7 | 1.50 | 305 | 12.0/2727 | 13.2 | 0.64 |
| 50SB | 15.875 | 10.16 | 9.40 | 4.37 | 20.7 | 22.7 | 14.9 | 2.03 | 400 | 20.6/4681 | 22.7 | 1.09 |
| 60SB | 19.050 | 11.91 | 12.57 | 5.34 | 26.6 | 28.4 | 18.0 | 2.42 | 500 | 15.7/3568 | 17.3 | 1.54 |
| 63SB | 19.050 | 11.91 | 12.68 | 5.08 | 28.8 | 30.6 | 17.2 | 2.42/2.03 | 350 | 12.5/2840 | 20.0 | 1.40 |
| 80SB | 25.400 | 15.88 | 15.75 | 7.19 | 34.0 | 37.3 | 24.0 | 3.25 | 711 | 40.9/9201 | 42.0 | 2.60 |
| 06BSBF1 | 9.525 | 6.35 | 5.72 | 3.05 | 13.5 | 15.0 | 8.2 | 1.30 | 300 | 8.0/1818 | 8.8 | 0.60 |
| 08BSB | 12.700 | 8.51 | 7.75 | 3.97 | 17.4 | 18.7 | 11.8 | 1.60 | 400 | 14.0/3182 | 15.4 | 0.70 |
| 08BSBF1 | 12.700 | 8.51 | 7.75 | 3.97 | 16.3 | 17.6 | 11.8 | 1.6/1.2 | 400 | 12.8/2909 | 14.1 | 0.65 |
| 10BSB | 15.875 | 10.16 | 9.65 | 4.50 | 20.1 | 21.5 | 14.7 | 1.70 | 400 | 15.6/3545 | 172 | 0.93 |
| 12BSB | 19.050 | 12.07 | 11.68 | 5.12 | 23.1 | 24.8 | 16.0 | 1.85 | 500 | 20.5/4658 | 22.6 | 1.16 |
| 16BSB | 25.400 | 15.88 | 17.22 | 7.90 | 36.5 | 39.7 | 21.0 | 3.7/3.0 | 500 | 55.6/12635 | 64.0 | 2.53 |
| C20505B | 31.750 | 10.16 | 9.40 | 5.08 | 21.3 | 22.6 | 15.0 | 2.03 | 800 | 21.8/4954 | 24.0 | 0.84 |
| C20605BF1 | 38.100 | 11.91 | 12.57 | 5.08 | 26.8 | 28.8 | 18.0 | 2.42 | 800 | 21.8/4954 | 24.0 | 1.17 |
Flexibilidad lateral mejorada: las holguras optimizadas entre pasadores y bujes y el diseño de enlace de precisión permiten curvaturas, torsiones y movimientos laterales suaves, lo que reduce los riesgos de atascos y desalineaciones durante la operación.
Placas laterales reforzadas: Las placas laterales de aleación de acero de alta resistencia con mayor espesor y tratamiento térmico de precisión mejoran la resistencia a la fatiga y la máxima resistencia a la tracción, soportando cargas más pesadas en comparación con las cadenas de arco laterales estándar.
Enganche suave de las ruedas dentadas: la geometría de la placa curva garantiza una interacción perfecta con las ruedas dentadas, minimizando la fricción, el ruido y el desgaste para prolongar la vida útil de los componentes.
Construcción duradera: Pasadores, casquillos y rodillos endurecidos, combinados con acabados resistentes a la corrosión (p. ej., galvanizado, opciones de acero inoxidable), se adaptan a entornos industriales hostiles.
Compatibilidad versátil: funciona con ruedas dentadas estándar y admite accesorios personalizados (p. ej., barras de vuelo, soportes) para diversas necesidades de transporte.
| Descripción | del beneficio |
|---|---|
| Eficiencia mejorada del sistema | Reducción del tiempo de inactividad por atascos/desalineación; El flujo constante de material aumenta el rendimiento |
| Vida útil extendida | Las placas reforzadas y los componentes resistentes al desgaste reducen la frecuencia de reemplazo y los costos de mantenimiento. |
| Operación silenciosa y de baja vibración | La articulación suave minimiza el ruido y la vibración para mejorar las condiciones del lugar de trabajo y la longevidad del equipo. |
| Integración rentable | Se adapta fácilmente a transportadores existentes con una mínima interrupción del flujo de trabajo. |
| Valor | del parámetro |
|---|---|
| Tamaños de paso | 0,500' (40SB) a 1,500' |
| Máxima resistencia a la tracción | 5,430–20,000+ lb (varía según el paso) |
| Opciones de materiales | Acero al carbono (tratado térmicamente), acero inoxidable (304/316) |
| Radio de curvatura lateral | Personalizable según los requisitos de la aplicación. |
| Configuraciones de hilos | Simplex, dúplex, triplex |
| Adjuntos | Barras de vuelo K1/K2, pasadores extendidos, soportes personalizados |
Embalaje y embotellado: transportadores curvos para líneas de llenado, etiquetado y envasado
Alimentos y bebidas: variantes sanitarias de acero inoxidable para procesamiento y manipulación de materiales
Automoción: líneas de montaje que requieren transporte flexible de piezas alrededor de células de trabajo
Manipulación de materiales: elevadores en espiral, transportadores en espiral y sistemas de clasificación curvos
Industria general: cualquier transportador curvo o giratorio que necesite un rendimiento confiable y resistente
Alineación: Asegúrese de que las ruedas dentadas y las guías estén correctamente alineadas para evitar tensiones laterales en los eslabones.
Lubricación: utilice lubricantes de alto rendimiento (u opciones autolubricantes) para maximizar la resistencia al desgaste.
Inspección: Verifique periódicamente si hay grietas en las placas, desgaste de los pasadores o alargamientos; reemplace los componentes desgastados rápidamente.
Tensado: Mantenga la tensión adecuada de la cadena para evitar holgura o tensión excesiva, que puede acelerar el desgaste.
Longitudes estándar: cajas de 10 pies o rollos de 50 pies; longitudes personalizadas disponibles
Enlaces de conector: opciones remachadas o con resorte incluidas para un fácil montaje
Compatibilidad de piñones: Funciona con piñones ANSI estándar; Piñones personalizados disponibles para curvas especializadas.
