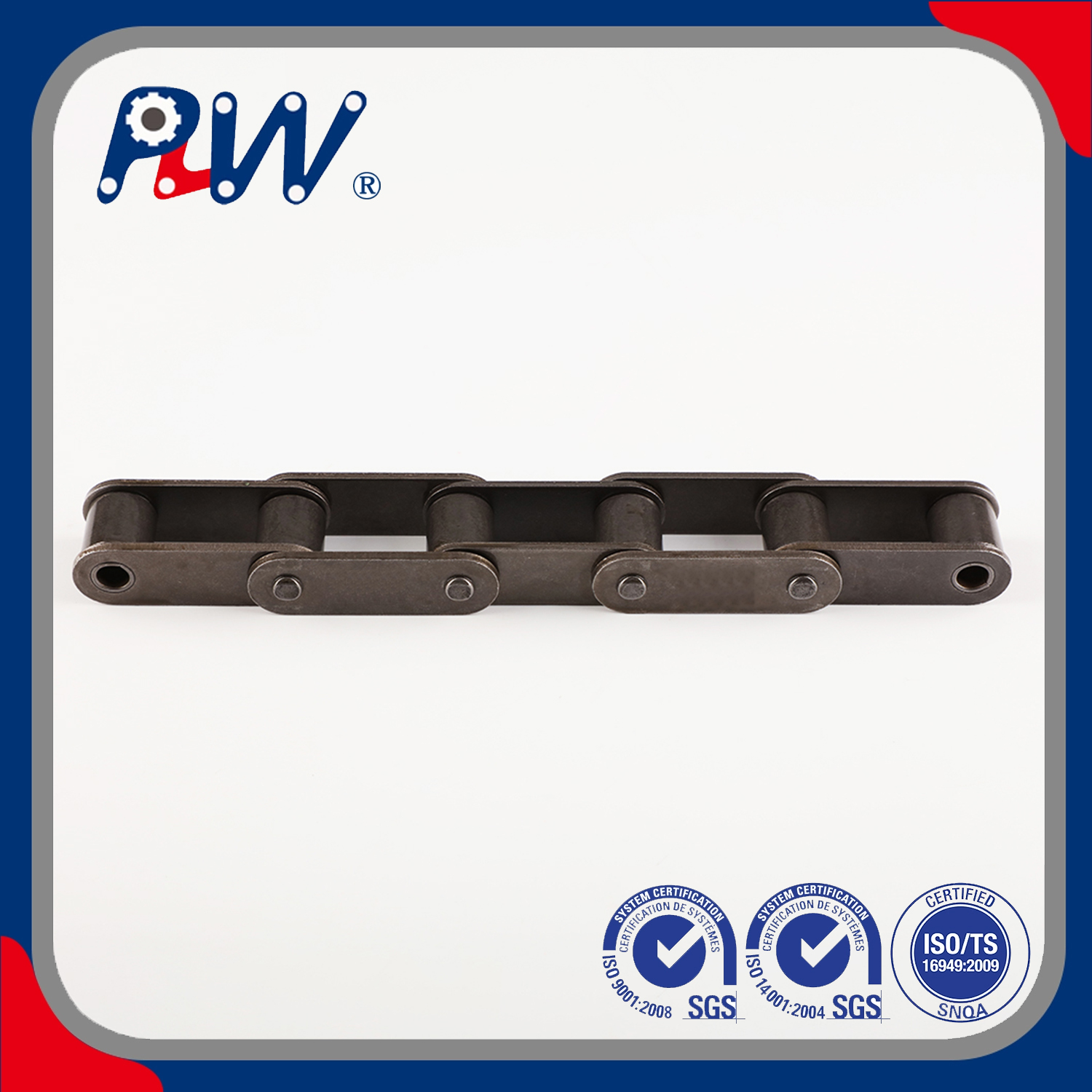

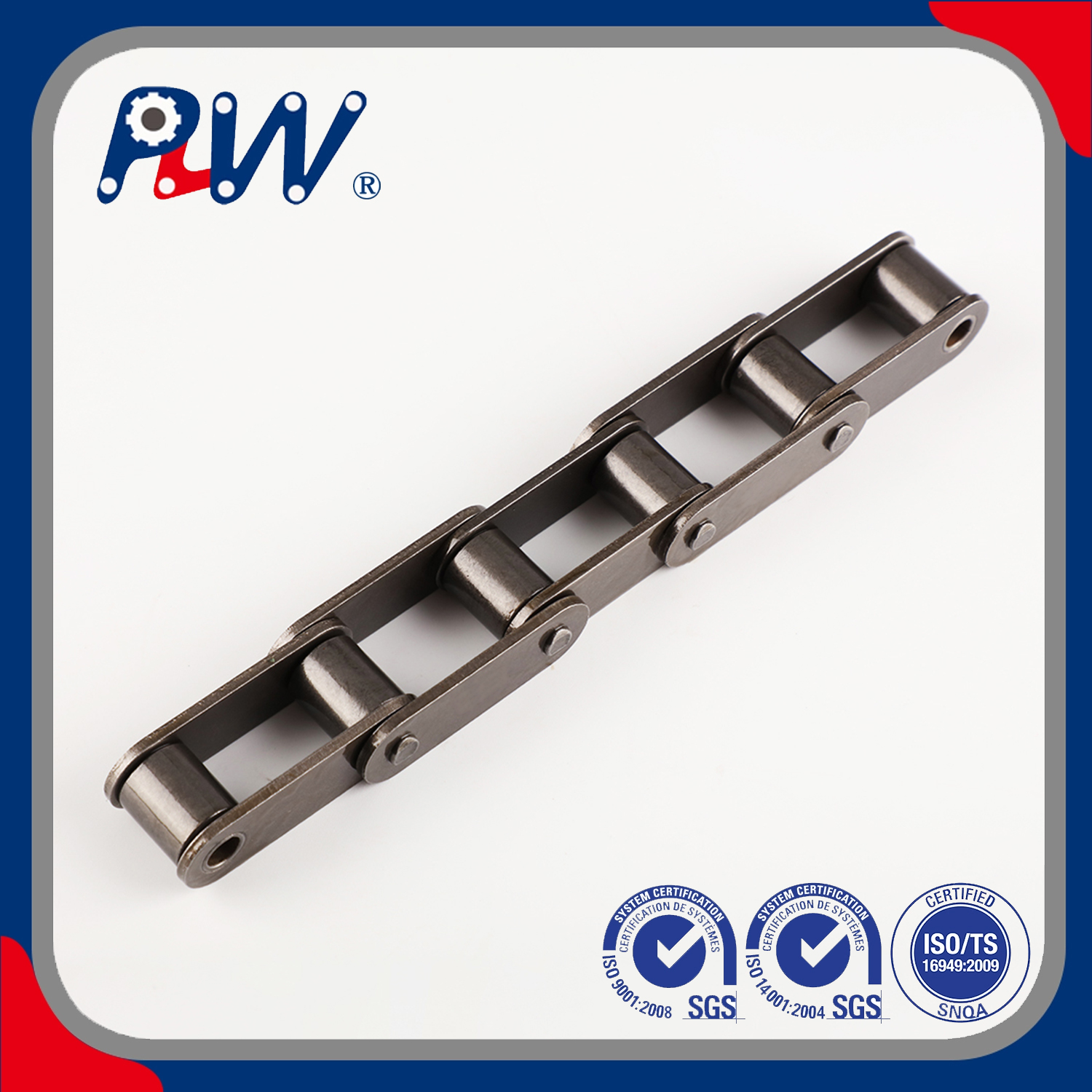

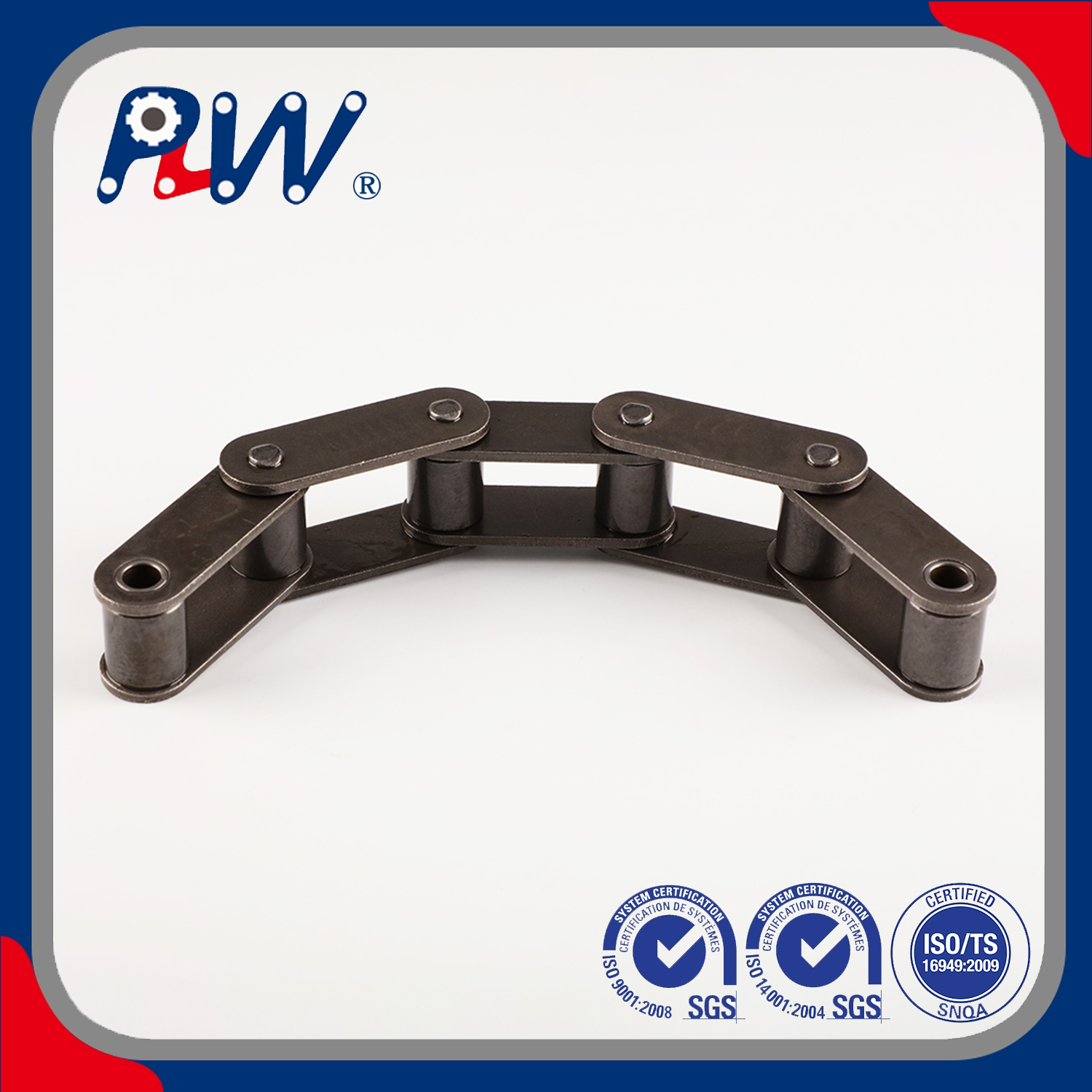

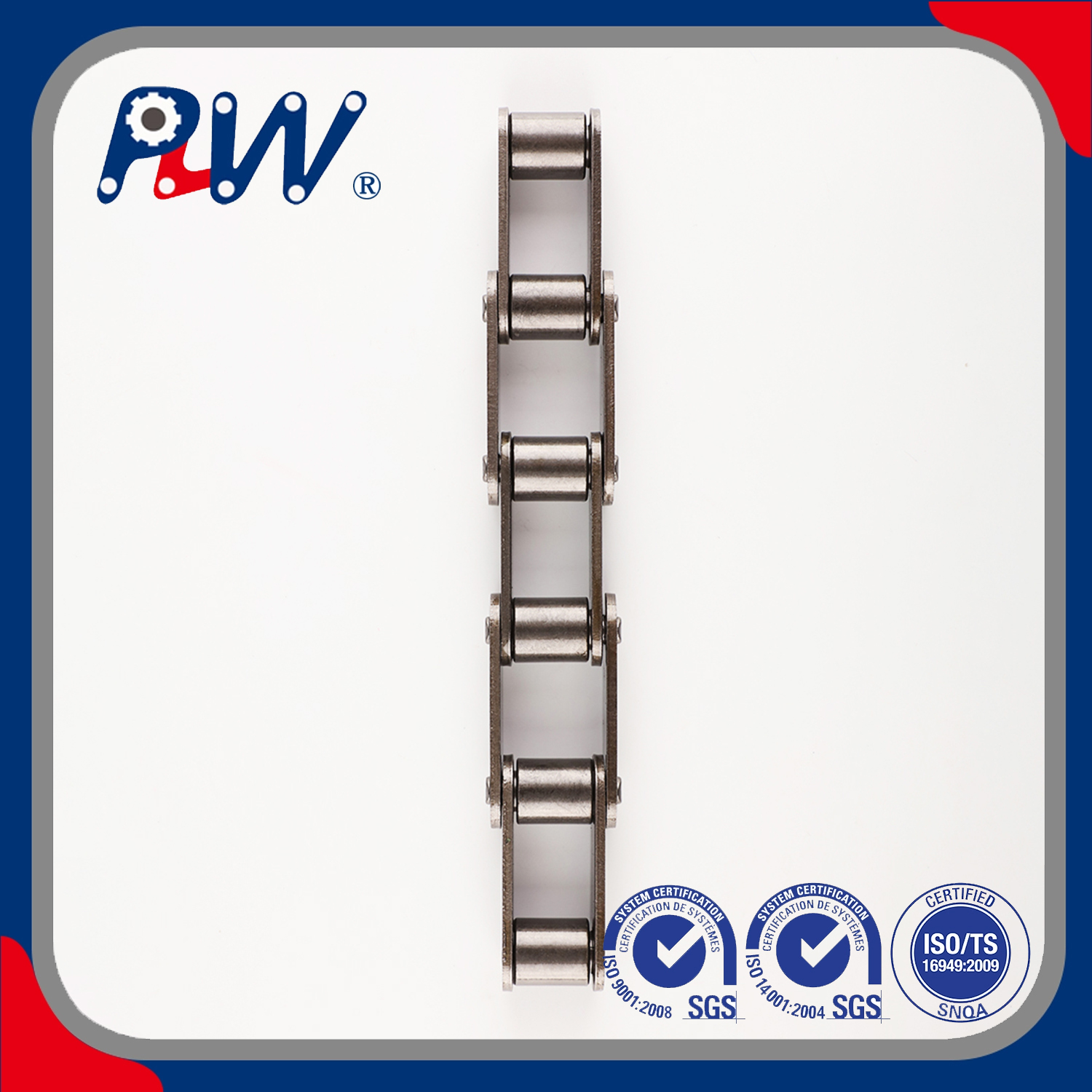

Cadenas transportadoras de tono doble
La doble distancia de la cadena de transporte, se refiere a la distancia entre las cadenas en relación con la cadena ordinaria, generalmente el doble de la distancia de la cadena de rodillos ordinarios. Este diseño permite que la cadena de entrega de doble distancia tenga un peso más ligero y un mejor rendimiento de la transmisión mientras mantiene una cierta capacidad de carga
Solicitud:
Las cadenas transportadoras de doble lanzamiento se utilizan ampliamente en varios equipos de transporte, como líneas de producción de automóviles, líneas de producción de procesamiento de alimentos, maquinaria de impresión de papel, maquinaria de embalaje de tabaco, etc. En la línea de producción de automóviles, la cadena transportadora de dos pasos se usa para enviar las piezas de automóvil a cada enlace de producción; En la línea de procesamiento de alimentos, se utiliza para transportar y empaquetar varias botellas de alimentos y bebidas; En maquinaria de impresión de papel y maquinaria de embalaje de tabaco, se utiliza para la transferencia fina de papel y tabaco. Además, las cadenas transportadoras de doble paso a menudo se utilizan en la industria de la logística, la fabricación y la mecanización agrícola.
| DIN/ISO Cadena No. | Cadena ANSI No. | Paso | Diámetro del rodillo | Ancho entre placas internas | Diámetro del pasador | Longitud | Profundidad de la placa interna | Espesor de la placa | Resistencia a la tracción definitiva | Resistencia a la tracción promedio | Peso por metro | |
| DIN/ISO CADENA NO | Ansi Cadena no | Paso | Di á metro rodillo | Interior | Di á Metro Pasador | Longitud pasador | Altura Placas | Ancho Placas | Resis. Rotura | Resis. Media tracci ó n | Peso por metro | |
| P | D1 Max | B1 min | d2 max | L max | LC Max | H2 Max | T max | Q Min | Q | q | ||
| mm | mm | mm | mm | mm | mm | mm | mm | KN/LB | Kn | kg/m | ||
| C208A C208al | C2040 C2042 | 25.40 | 7.95 15.88 | 7.85 | 3.96 | 16.6 | 17.8 | 12.0 | 1.50 | 14.1/3205 | 16.7 | 0.50 0.84 |
| C208AH | C2040H | 25.40 | 7.95 | 7.85 | 3.96 | 18.8 | 19.9 | 12.0 | 2.03 | 14.1/3205 | 17.2 | 0.65 |
| C208B C208BL | 25.40 | 8.51 15.88 | 7.75 | 4.45 | 16.7 | 18.2 | 11.8 | 1.60 | 18.0/4.91 | 19.4 | 0.55 0.89 | |
| C210A C210al | C2050 C2052 | 31.75 | 10.16 19.05 | 9.40 | 5.08 | 20.7 | 22.2 | 15.0 | 2.03 | 22.2/5045 | 28.1 | 0.78 1.27 |
| C212A C212AL | C2060 C2062 | 38.10 | 11.91 22.23 | 12.57 | 5.94 | 25.9 | 27.7 | 18.0 | 2.42 | 31.8/7227 | 36.8 | 1.12 1.61 |
| C212AH C212AHL | C2060H C2062H | 38.10 | 11.91 22.23 | 12.57 | 5.94 | 29.2 | 31.6 | 18.0 | 3.25 | 31.8/7227 | 41.6 | 1.44 2.07 |
| C216A C216AL | C2080 C2082 | 50.80 | 15.88 28.58 | 15.75 | 7.92 | 32.7 | 36.5 | 24.0 | 3.25 | 56.7/12886 | 65.7 | 2.08 3.12 |
| C216AH C216AHL | C2080H C2082H | 50.80 | 15.88 28.58 | 15.75 | 7.92 | 36.2 | 39.4 | 24.0 | 4.00 | 56.7/12886 | 70.0 | 2.54 3.58 |
| C220A C220al | C2100 C2102 | 63.50 | 19.05 39.67 | 18.90 | 9.53 | 40.4 | 44.7 | 30.0 | 4.00 | 88.5/20114 | 102.6 | 3.01 4.83 |
| C220AH C220AHL | C2100H C2102H | 63.50 | 19.05 39.67 | 18.90 | 9.53 | 43.6 | 46.9 | 30.0 | 4.80 | 88.5/20114 | 112.4 | 3.56 5.38 |
| C224A C224AL | C2120 C2122 | 76.20 | 22.23 44.45 | 25.22 | 11.10 | 50.3 | 54.3 | 35.7 | 4.80 | 127.0/28864 | 147.3 | 4.66 7.66 |
| C224AH C224AHL | C2120H C2122H | 76.20 | 22.23 44.45 | 25.22 | 11.10 | 53.5 | 57.5 | 35.7 | 5.60 | 127.0/28864 | 160.9 | 5.26 8.26 |
| C232A C232AL | C2160 C2162 | 101.60 | 28.58 57.15 | 31.75 | 14.27 | 64.8 | 69.6 | 47.8 | 6.40 | 226.8/51545 | 278.9 | 8.15 13.00 |
| C232AH C232AHL | C2160H C2162H | 101.60 | 28.58 57.15 | 31.75 | 14.27 | 68.2 | 73.0 | 47.8 | 7.20 | 226.8/51545 | 285.8 | 9.06 13.84 |
