Cadena de rodillos estándar ISO
PLW or Made to order
Acero de aleación/acero inoxidable
gratis
Bolsa de plástico+caja de cartón+carcasa de madera contrachapada
PLW
PORCELANA
Cadena de rodillos
Cadena de rodillo simplex / dúplex / triplex
Cadena estándar
Cadena de rodillos
Estado de Disponibilidad: | |
---|---|
Cantidad: | |

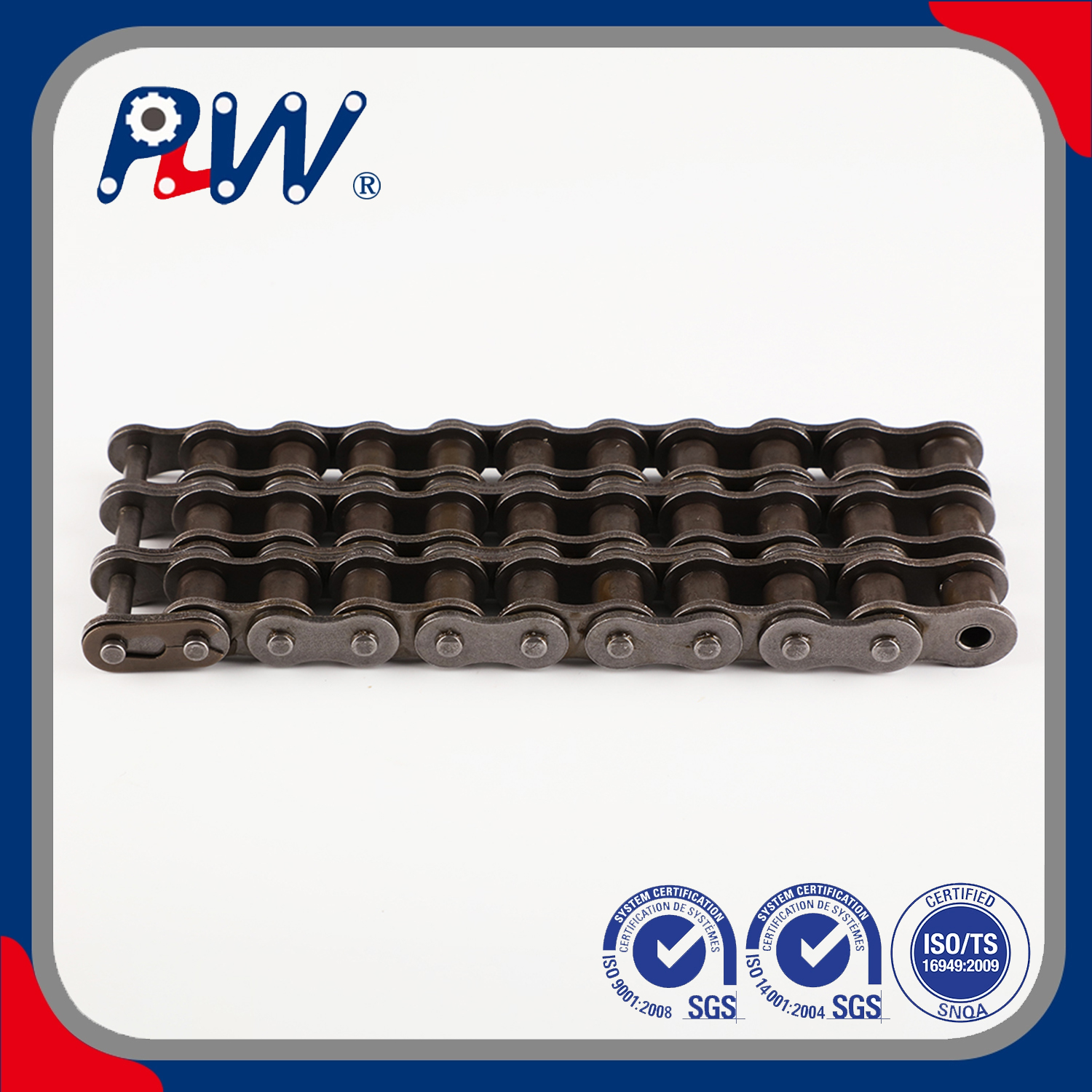

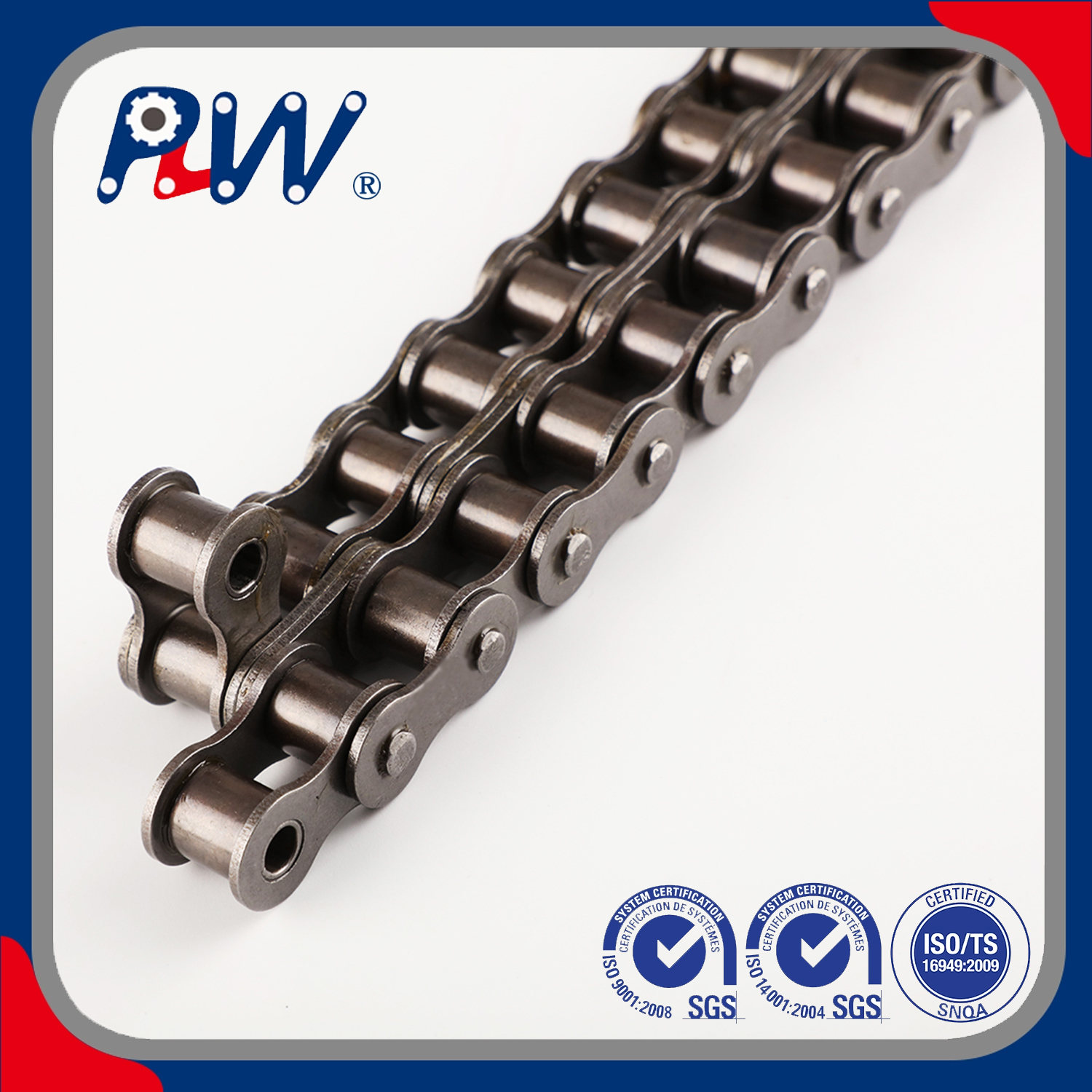

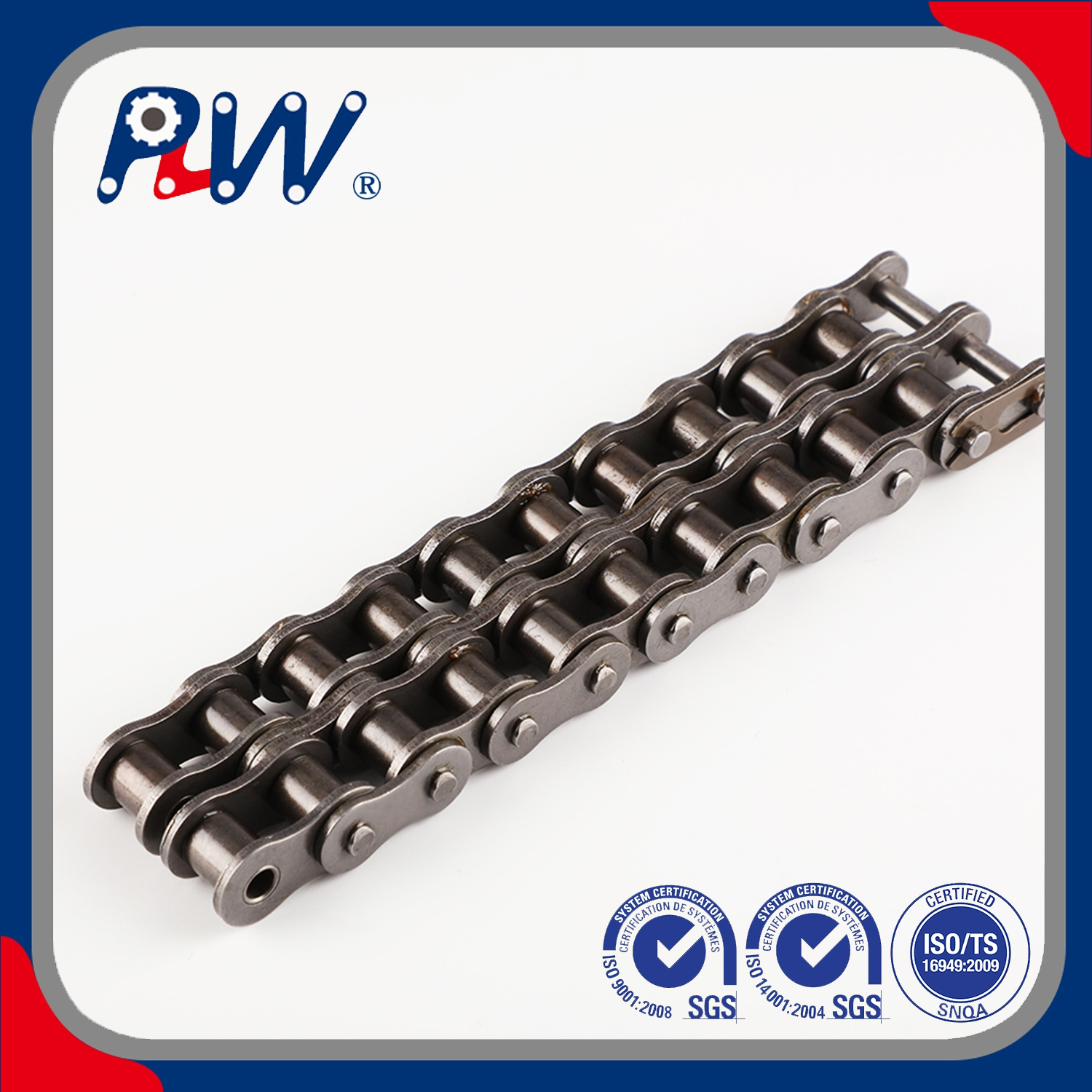

Cadena de rodillo simplex / duplex / triplex 60-3, 80-3, 12b-2, 16b-3
Descripción del Producto
1. Material: acero de aleación
2. Tratamiento de superficie: Peening de disparo
3. Aplicación: toda la máquina de la industria.
4. Cadena No: 35-3 / 40-3 / 50-3 / 60-3 / 80-3 / 06b-3 / 08b-3 / 10b-3 / 16b-3, etc.
Nombre del producto | Cadena de rodillo simplex / dúplex / triplex |
Materiales disponibles | 1. Acero inoxidable: SS304, SS316, etc. |
2. Acero de aleación: 45mn, 42crmo, 20crmo, etc. | |
3. OEM según su solicitud | |
Tratamiento superficial | Peening, ennegrecimiento, oxigenación, pulido, zinc, chapado en níquel, anodizado, etc. |
Característica | Resistente al fuego, resistente al aceite, resistente al calor |
Criterio de diseño | ISO DIN ANSI y dibujo del cliente |
Tamaño | Estándar de dibujo y ISO del cliente |
Paquete | Estuche de madera / contenedor y paleta, o hecha a pedido |
Certificado | ISO9001: 2008 |
Ventaja | Primera calidad, mejor servicio, precio competitivo, entrega rápida |
El tiempo de entrega | 20 días para muestras. 45 días para el orden oficial. |
Cadena DIN/ISO no. | Cadena ANSI no. | Paso | Diámetro del rodillo | Ancho entre placas internas | Diámetro del pasador | Longitud | Profundidad de la placa interna | Espesor de la placa | Resistencia a la tracción definitiva | Resistencia a la tracción promedio | Peso por metro | |
DIN/ISO CADENA NO | Ansi Cadena no | Paso | Diámetro Rodillo | Interior | Diámetro pasador | Longitud pasador | Altura Placas | Ancho Placas | Resis. Rotura | Resis. Tracción de los medios | Peso por metro | |
P | D1 Max | B1 min | d2 max | L max | LC Max | H2 Max | T max | Q Min | Qo | q | ||
mm | mm | mm | mm | mm | mm | mm | mm | KN/LB | Kn | kg/m | ||
*03C | *15 | 4.7625 | 2.48 | 2.38 | 1.62 | 6.10 | 6.90 | 4.30 | 0.60 | 1.80/409 | 2.0 | 0.08 |
*04C-1 | *25 | 6.350 | 3.30 | 3.18 | 2.31 | 7.90 | 8.40 | 6.00 | 0.80 | 3.50/795 | 4.6 | 0.15 |
*06C-1 | *35 | 9.525 | 5.08 | 4.77 | 3.58 | 12.40 | 13.17 | 9.00 | 1.30 | 7.90/1795 | 10.8 | 0.33 |
085-1 | 41 | 12.700 | 7.77 | 6.25 | 3.58 | 13.75 | 15.00 | 9.91 | 1.30 | 6.67/1516 | 12.6 | 0.41 |
08A-1 | 40 | 12.700 | 7.95 | 7.85 | 3.96 | 16.60 | 17.80 | 12.00 | 1.50 | 14.10/3205 | 17.5 | 0.62 |
10a-1 | 50 | 15.875 | 10.16 | 9.40 | 5.08 | 20.70 | 22.20 | 15.09 | 2.03 | 22.20/5045 | 29.4 | 1.02 |
12A-1 | 60 | 19.050 | 11.91 | 12.57 | 5.94 | 25.90 | 27.70 | 18.00 | 2.42 | 31.80/7227 | 41.5 | 1.50 |
16A-1 | 80 | 25.400 | 15.88 | 15.75 | 7.92 | 32.70 | 35.00 | 24.00 | 3.25 | 56.70/12886 | 69.4 | 2.60 |
20A-1 | 100 | 31.750 | 19.05 | 18.90 | 9.53 | 40.40 | 44.70 | 30.00 | 4.00 | 88.50/20114 | 109.2 | 3.91 |
24a-1 | 120 | 38.100 | 22.23 | 25.22 | 11.10 | 50.30 | 54.30 | 35.70 | 4.80 | 127.00/28864 | 156.3 | 5.62 |
28A-1 | 140 | 44.450 | 25.40 | 25.22 | 12.70 | 54.40 | 59.00 | 41.00 | 5.60 | 172.40/39182 | 212.0 | 7.50 |
32A-1 | 160 | 50.800 | 28.58 | 31.55 | 14.27 | 64.80 | 69.60 | 47.80 | 6.40 | 226.80/51545 | 278.9 | 10.10 |
36A-1 | 180 | 57.150 | 35.71 | 35.48 | 17.46 | 72.80 | 78.60 | 53.60 | 7.20 | 280.20/63682 | 341.8 | 13.45 |
40A-1 | 200 | 63.500 | 39.68 | 37.85 | 19.85 | 80.30 | 87.20 | 60.00 | 8.00 | 353.80/80409 | 431.6 | 16.15 |
48a-1 | 240 | 76.200 | 47.63 | 47.35 | 23.81 | 95.50 | 103.00 | 72.39 | 9.50 | 510.30/115977 | 622.5 | 23.20 |
