La transmisión de energía industrial depende enteramente de componentes resistentes y predecibles. Los gerentes de planta, los ingenieros mecánicos y los especialistas en adquisiciones comprenden profundamente esta realidad operativa. Las cadenas estándar frecuentemente fallan prematuramente bajo cargas de impacto repentinas. Las operaciones continuas de alto estrés los estropean fácilmente. Esto conduce inevitablemente a fallas catastróficas del equipo. El tiempo de inactividad no planificado de las instalaciones se vuelve increíblemente costoso para sus operaciones diarias.
La actualización a una correctamente especificada cadena de rodillos de servicio pesado resuelve estos problemas persistentes. Ofrece activamente hasta un 98% de eficiencia en la transmisión de energía. Sólo necesita compararlo con precisión con sus perfiles ambientales y de carga correctos. En esta guía, aprenderá a identificar factores estresantes específicos del equipo. Exploraremos los criterios de evaluación básicos y las estrategias de combinación de materiales. También descubrirá realidades clave de mantenimiento para maximizar la vida útil de sus componentes. Profundicemos en los detalles de ingeniería que necesita.
Diferenciación de servicio pesado: las placas laterales más gruesas y los diámetros de rodillos optimizados brindan una resistencia superior a las cargas de impacto en comparación con las cadenas ANSI estándar.
Métricas cruciales: Las adquisiciones deben priorizar la resistencia a la fatiga (resistencia a la degradación a largo plazo) junto con la resistencia a la tracción (carga máxima de rotura).
Los límites de desgaste son absolutos: operar cadenas con un alargamiento superior al 1,5 % al 3 % aumenta drásticamente el riesgo de daños en las ruedas dentadas y fallas mecánicas.
Los accesorios son importantes: la integración de guías de cadena UHMW (polietileno de peso molecular ultraalto) puede evitar un desgaste de la placa lateral del 5 % y preservar la integridad estructural.
Los ingenieros a menudo se enfrentan a una elección difícil a la hora de sustituir componentes de transmisión averiados. Deben decidir si seguirán con una especificación estándar o actualizarán a una alternativa más pesada. Comprender la arquitectura estructural hace que esta decisión sea mucho más fácil.
Arquitectura estándar frente a arquitectura de servicio pesado
Las versiones de servicio pesado poseen distintas diferencias estructurales. La designación 'Serie pesada' generalmente significa que las placas de enlace interior y exterior son más gruesas. De hecho, los fabricantes suelen utilizar el espesor de placa del siguiente tamaño de paso más grande. Por ejemplo, una cadena pesada de paso 60 utiliza placas más gruesas de una cadena de paso 80. También cuentan con rodillos interiores más grandes. Estos diámetros de rodillo optimizados absorben fuerzas de impacto severas. Esta arquitectura robusta evita la peligrosa fatiga de las placas laterales. Mantiene intacto todo el conjunto durante ciclos mecánicos agresivos.
Identificación de factores estresantes en los equipos
Ciertos escenarios industriales exigen una actualización inmediata. Los componentes estándar simplemente se estirarán o romperán bajo estas condiciones específicas. Debería considerar una intervención intensa si su instalación experimenta los siguientes factores estresantes:
Ciclos frecuentes de arranque/parada: la aceleración rápida ejerce una tensión inmensa sobre las placas de enlace.
Sistemas de elevación pesada: los polipastos verticales requieren un límite elástico enorme para sostener cargas suspendidas de forma segura.

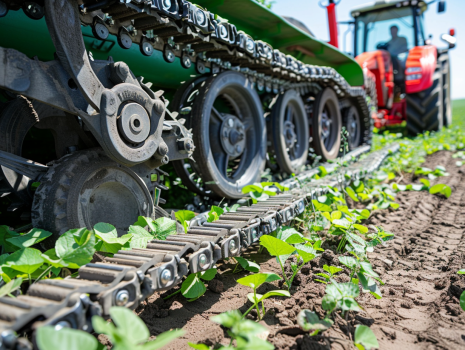

Equipos agrícolas: las cosechadoras y empacadoras se topan con escombros y variaciones del terreno impredecibles.
Transportadores de fabricación: las líneas de manipulación de materiales a menudo sufren cargas de impacto repentinas debido a la caída de paletas.
Realidades de costo-beneficio
Notará un costo inicial de adquisición más alto para las cadenas más pesadas. Las aleaciones de acero de primera calidad y los perfiles más gruesos aumentan naturalmente el precio de fabricación. Sin embargo, debe enmarcar este costo inicial en una realidad operativa mucho más amplia. Elimina por completo el mantenimiento no planificado. Minimiza el tiempo de inactividad de la producción. Una sola hora de inactividad en una fábrica suele costar mucho más que la propia cadena. Invertir en la especificación adecuada genera un alivio operativo inmediato.
Seleccionar el componente de transmisión correcto requiere una evaluación de ingeniería precisa. No es posible simplemente adivinar las dimensiones o capacidades de carga requeridas. Debes analizar métricas técnicas específicas.
Muchos equipos de adquisiciones se centran exclusivamente en las cargas máximas de rotura. Este es un error de ingeniería común. Debe diferenciar entre la capacidad de una cadena para soportar una carga extrema única y su resistencia a largo plazo.
Métrico | Definición | Importancia operativa |
|---|---|---|
Resistencia a la tracción | La fuerza máxima aplicada antes de que el metal se rompa físicamente. | Protege contra incidentes de sobrecarga repentinos y catastróficos. |
Resistencia a la fatiga | La capacidad de soportar millones de ciclos cíclicos de estrés. | Previene la microfractura y la degradación a largo plazo tras años de uso. |
La resistencia a la tracción representa el rendimiento máximo. La resistencia a la fatiga garantiza que su equipo funcione sin problemas durante años. Las aplicaciones de servicio pesado requieren una resistencia a la fatiga extremadamente alta. Las placas más gruesas aumentan directamente esta métrica de resistencia crítica.
Debes decidir qué ancho debe tener la cadena. La selección de hilos implica una lógica de decisión simple pero crucial. Debe cumplir con los requisitos de carga de trabajo sin aplicar demasiada ingeniería al espacio.
Calcule la carga total: determine los caballos de fuerza y las RPM de su sistema de transmisión.
Aplique factores de servicio: multiplique la carga base por un factor de 1,5 o 2,0 para cargas de impacto extremas.
Seleccione hebras: elija entre configuraciones de hebra simple, doble, triple o cuádruple. Múltiples hilos distribuyen cargas masivas horizontalmente. Esto le permite utilizar un tamaño de paso más pequeño manteniendo una alta capacidad.
La verificación de la estandarización sigue siendo absolutamente necesaria. Siempre verifique las normas ANSI (tamaños 25-240) o ISO 606. Esto garantiza una integración perfecta con sus sistemas de accionamiento existentes. La adaptación de los pasos estándar evita que tenga que sustituir cajas de cambios enteras.
Debe mantener estrictas restricciones de ingeniería para el acoplamiento de la cadena a la rueda dentada. La geometría operativa dicta la vida útil de los componentes. Recomendamos encarecidamente un mínimo de 15 dientes en la rueda dentada pequeña. Menos dientes crean un duro efecto poligonal. Este efecto provoca carreras bruscas y picos de estrés extremos.
Por el contrario, en la rueda dentada grande se debe tener en cuenta un máximo de 120 dientes. A medida que se produce un desgaste normal, el paso de la cadena se alarga ligeramente. En ruedas dentadas de más de 120 dientes, este ligero alargamiento hace que los rodillos suban por los dientes del engranaje. Este error de geometría acelera rápidamente el desgaste y provoca un deslizamiento prematuro.
El acero al carbono estándar funciona mal en ambientes extremos. Debe hacer coincidir sus materiales con los desafíos atmosféricos específicos de sus instalaciones.
Temperaturas extremas
La mayoría de los componentes estándar funcionan de forma segura dentro de un rango de -9 °C a 60 °C. Las operaciones fuera de este rango requieren metalurgia especializada. Las aleaciones de alta temperatura pueden soportar ambientes abrasadores de hasta 400 ºC. Son habituales en panaderías industriales y fundiciones de metales. Alternativamente, el acero especializado para climas fríos resiste la fragilidad hasta -20ºC. Las instalaciones de congelación de alimentos dependen en gran medida de estos materiales resistentes al frío.
Corrosión y contaminación
La humedad y los productos químicos destruyen rápidamente el acero estándar. Tiene distintos criterios de evaluación para espacios corrosivos. Las opciones niqueladas brindan resistencia a la humedad rentable. Repelen perfectamente la condensación básica de agua. Sin embargo, el procesamiento de calidad alimentaria requiere un enfoque diferente. Los entornos químicos altamente corrosivos exigen acero inoxidable 304 o 316. El acero inoxidable sacrifica cierta resistencia a la tracción pero elimina por completo los riesgos de oxidación.
Limitaciones de la lubricación
La lubricación presenta desafíos únicos en ambientes polvorientos. El aceite estándar atrae el polvo abrasivo y las virutas de madera. Esto crea una pasta abrasiva destructiva. Debe abordar estos escenarios con cuidado. Recomendamos especificar diseños llenos de aceite o autolubricantes. Los diseños de juntas tóricas selladas mantienen la grasa interna alejada de contaminantes externos. Reducen drásticamente los intervalos de mantenimiento en aplicaciones abrasivas.
Tipo de entorno | Material / Diseño Recomendado | Aplicación típica |
|---|---|---|
Alta temperatura (>60°C) | Aleaciones de acero especiales tratadas térmicamente | Hornos industriales, fundiciones |
Alta humedad/lavado | Niquelado o acero inoxidable | Envases de alimentos, equipos para exteriores. |
Polvo/residuos abrasivos | Junta tórica sellada o autolubricante | Aserraderos, transportadores para minería. |
Incluso los materiales más resistentes fallan sin una instalación adecuada. Debe proteger su inversión en adquisiciones mediante una implementación inteligente y prácticas de mantenimiento diligentes.
Las cadenas desprotegidas sufren continuos roces laterales. Rozan contra los bastidores de las máquinas durante recorridos largos del transportador. Esta fricción lateral desgasta rápidamente las placas laterales. Debes mitigar activamente este desgaste.
Introducimos guías UHMW (Polietileno de Ultra Alto Peso Molecular) como accesorio obligatorio. Los rieles UHMW proporcionan un canal de baja fricción para que se desplace el conjunto. Previenen el desgaste crítico de las placas laterales. La pérdida de sólo el 5 % del material de la placa lateral degrada gravemente la resistencia general de la cadena. Las guías UHMW preservan esta integridad estructural y eliminan el dañino raspado de metal contra metal.
Los equipos de mantenimiento necesitan números concretos, no conjeturas. La métrica de elongación proporciona una regla operativa estricta. Con el tiempo, los pasadores y casquillos internos se desgastan. Este desgaste interno hace que toda la cadena se estire.
Debe inspeccionar sus unidades con regularidad. Debe reemplazarlos cuando el alargamiento alcance entre 1,5% y 3%. Operar más allá de este umbral estricto estira el tono permanentemente. Un paso alargado ya no coincide perfectamente con los dientes de la rueda dentada. Destruirá rápidamente sus costosas ruedas dentadas. Siempre es más barato reemplazar una cadena estirada que un sistema de transmisión completo.
Además, debes controlar tu tolerancia de alineación. La alineación inadecuada del eje actúa como una de las principales causas de fallas prematuras. Dobla las placas laterales en cada revolución. La verificación de ejes paralelos debe convertirse en una parte obligatoria de su protocolo de instalación. Utilice herramientas de alineación láser para garantizar una geometría perfecta.
Obtener correctamente las piezas mecánicas es tan importante como diseñarlas. Necesita un socio proveedor receptivo y técnicamente capaz para mantener sus operaciones funcionando sin problemas.
Resiliencia de la cadena de suministro
Las cadenas de suministro globales frecuentemente experimentan retrasos impredecibles. Las averías de emergencia exigen piezas de repuesto inmediatas. Encontrar un fabricante de cadenas de rodillos confiable cerca de mí mitiga graves riesgos de plazos de entrega. Los distribuidores con existencias regionales pueden enviar piezas críticas de servicio pesado el mismo día. Esta resiliencia local ahorra a las instalaciones miles de dólares durante fallas mecánicas repentinas.
Soporte de ingeniería
No se conforme con simples proveedores de repuestos. Debe evaluar a los proveedores en función de sus capacidades técnicas más profundas. Busque equipos dispuestos a brindar asistencia integral en el cálculo de carga. Deben ofrecer modelos CAD 3D precisos para su software de diseño. Además, los socios superiores poseen capacidades de conexión personalizadas. Pueden soldar paletas o pasadores especializados directamente según las especificaciones requeridas.
Garantía de calidad Transparencia
La confianza requiere datos. Busque fabricantes que compartan abiertamente sus métricas de control de calidad. Deben proporcionar datos de pretensado (a menudo llamado preestirado) para cada lote. El pretensado asienta los componentes internos antes del envío. Esto reduce drásticamente el alargamiento inicial durante el período de asentamiento. Además, solicite certificaciones metalúrgicas. Estos documentos validan sus afirmaciones sobre resistencia a la fatiga y demuestran que está comprando acero de primera calidad.
La actualización de sus accionamientos industriales requiere un enfoque sistemático. Debe seguir un marco de especificaciones preciso para garantizar el éxito. Primero, evalúe la carga operativa exacta y los factores estresantes ambientales. Luego, seleccione el tamaño y la configuración de hilo adecuados para distribuir esa carga de manera segura. Luego, adapte la metalurgia de sus materiales a las duras condiciones de las instalaciones. Finalmente, especifique los accesorios necesarios, como guías UHMW, para proteger su inversión.
Tome medidas proactivas hoy. Solicite a sus ingenieros y compradores que revisen sus registros de mantenimiento actuales. Esté atento a cualquier falla recurrente en la cadena estándar. Estas fallas resaltan dónde se necesitan actualizaciones con urgencia. Consulte a un especialista técnico de inmediato para calcular las especificaciones exactas de servicio pesado requeridas para sus instalaciones. La longevidad de su equipo depende de las especificaciones adecuadas.
R: Las versiones de servicio pesado cuentan con placas de enlace internas y externas significativamente más gruesas. También utilizan rodillos internos optimizados y más gruesos. Esta arquitectura robusta absorbe cargas de impacto repentinas mucho mejor que las cadenas ANSI estándar, evitando la fatiga de la placa lateral y el rompimiento prematuro.
R: Primero, determine la potencia operativa y la velocidad de rotación (RPM) de su sistema de transmisión. Luego, aplique un factor de servicio ambiental. Para cargas de impacto pesadas, normalmente multiplica su carga base por 1,5 o 2,0 para encontrar la capacidad de carga de trabajo requerida.
R: Debe reemplazarlo cuando el alargamiento alcance el estándar industrial del 1,5 % al 3 %. Operar más allá de este umbral estricto estira permanentemente el paso, lo que hace que la cadena se eleve y destruya los costosos dientes de la rueda dentada.
R: Sí, el paso básico sigue siendo idéntico al de las cadenas ANSI estándar. Sin embargo, las variaciones de servicio pesado cuentan con placas laterales más anchas. Siempre debe realizar verificaciones de espacio libre para asegurarse de que estas placas más gruesas no rocen las carcasas de la máquina o las ruedas dentadas adyacentes.
