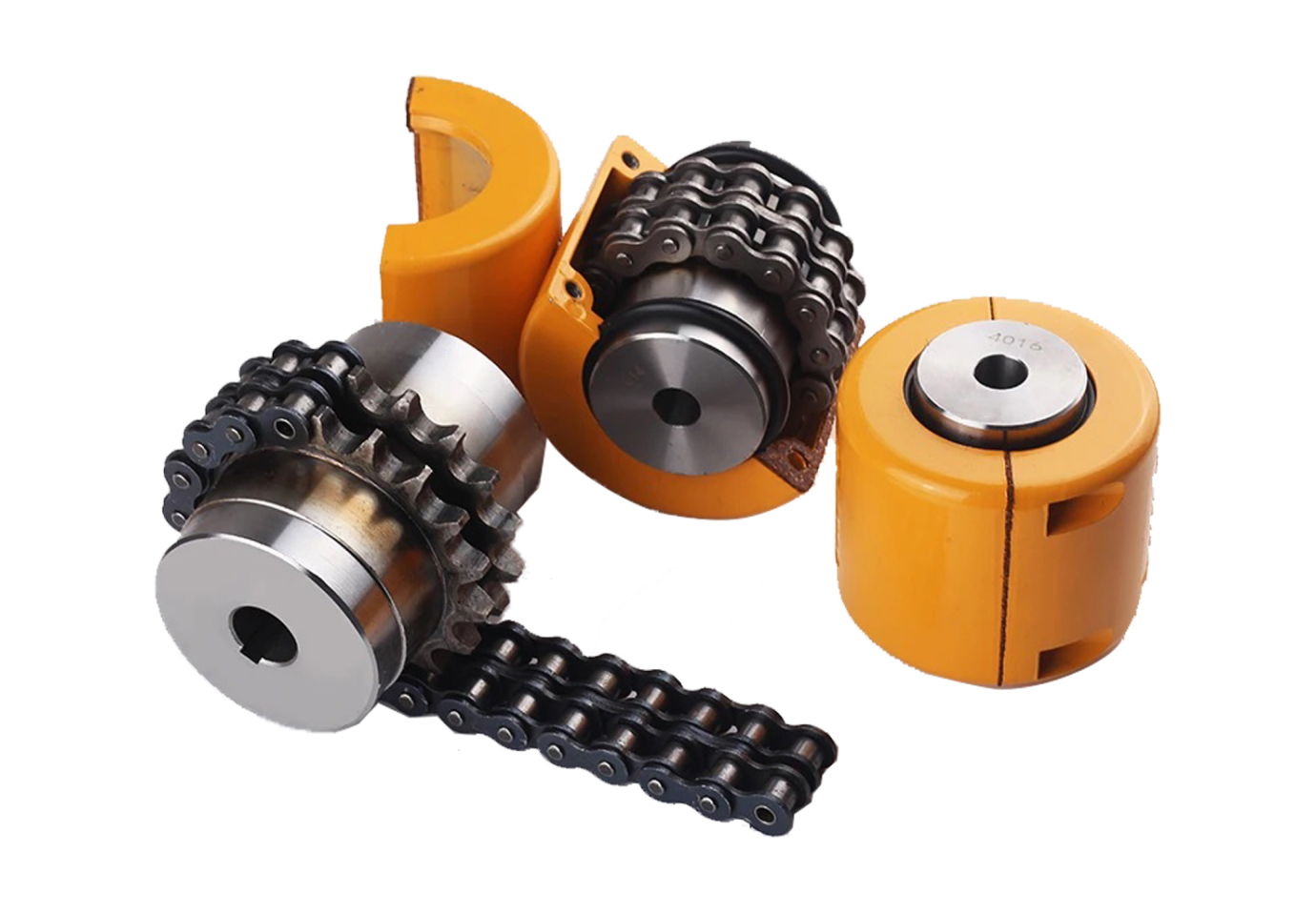

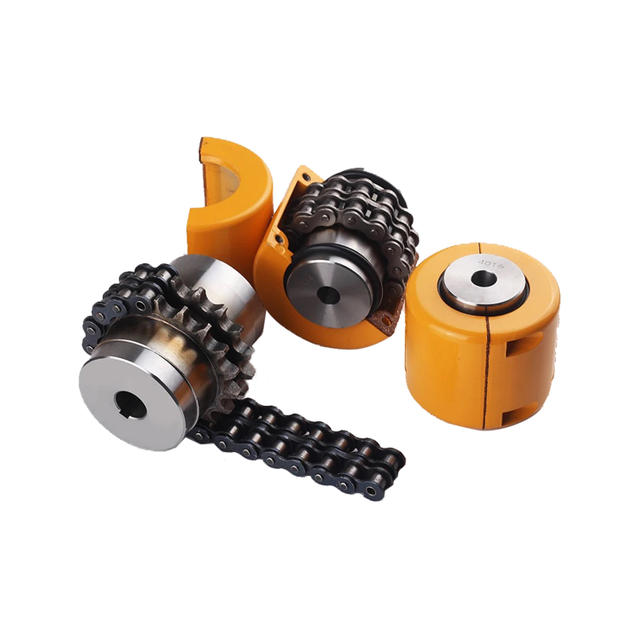

Función: conecte dos ejes giratorios a través de una cadena para transmitir energía y compensar las ligeras desviaciones de centrado, adecuadas para escenarios con espacio limitado o que requiere una transmisión flexible.

Tipo de núcleo:
acoplamiento de cadena de rodillos de doble fila: que consta de dos ruedas dentadas y una cadena de doble fila, tiene una gran capacidad de torque y una fuerte resistencia al impacto.
Acoplamiento de cadena universal: permite una desviación de ángulo grande (≤ 15 °), adecuado para la transmisión con ejes no paralelos.

Parámetros clave:
Rango de par: comúnmente 50-5000 N · M (por ejemplo, el modelo # 35 puede admitir 150 n · m).
Adaptación del diámetro del eje: el rango de apertura es de 6-150 mm, y es compatible con la fijación de keyway o sujeción.
Desviación permitida: en general, la desviación radial es ≤ 0.5 mm, y la desviación angular es ≤ 3 °.

Puntos de selección de clave:
Calcule el par en función de la carga, y se recomienda elegir un margen de 1.5 veces el factor de seguridad.
Los ambientes de alta temperatura requieren la selección de materiales de acero de aleación resistente al calor (temperatura aplicable ≤ 250 ℃).

Ambiente corrosivo con acoplamientos de acero inoxidable o tratamiento con níquel.
Aplicaciones típicas: máquina de bomba, cinta transportadora, conexión del eje de la máquina de moldeo por inyección.

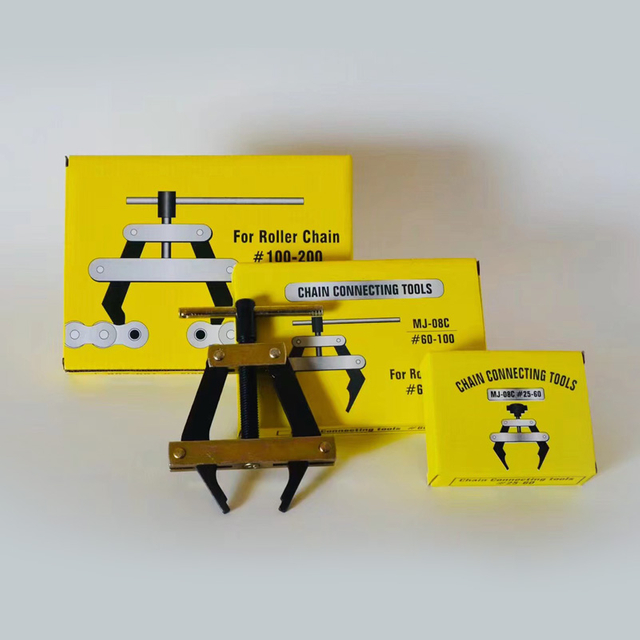

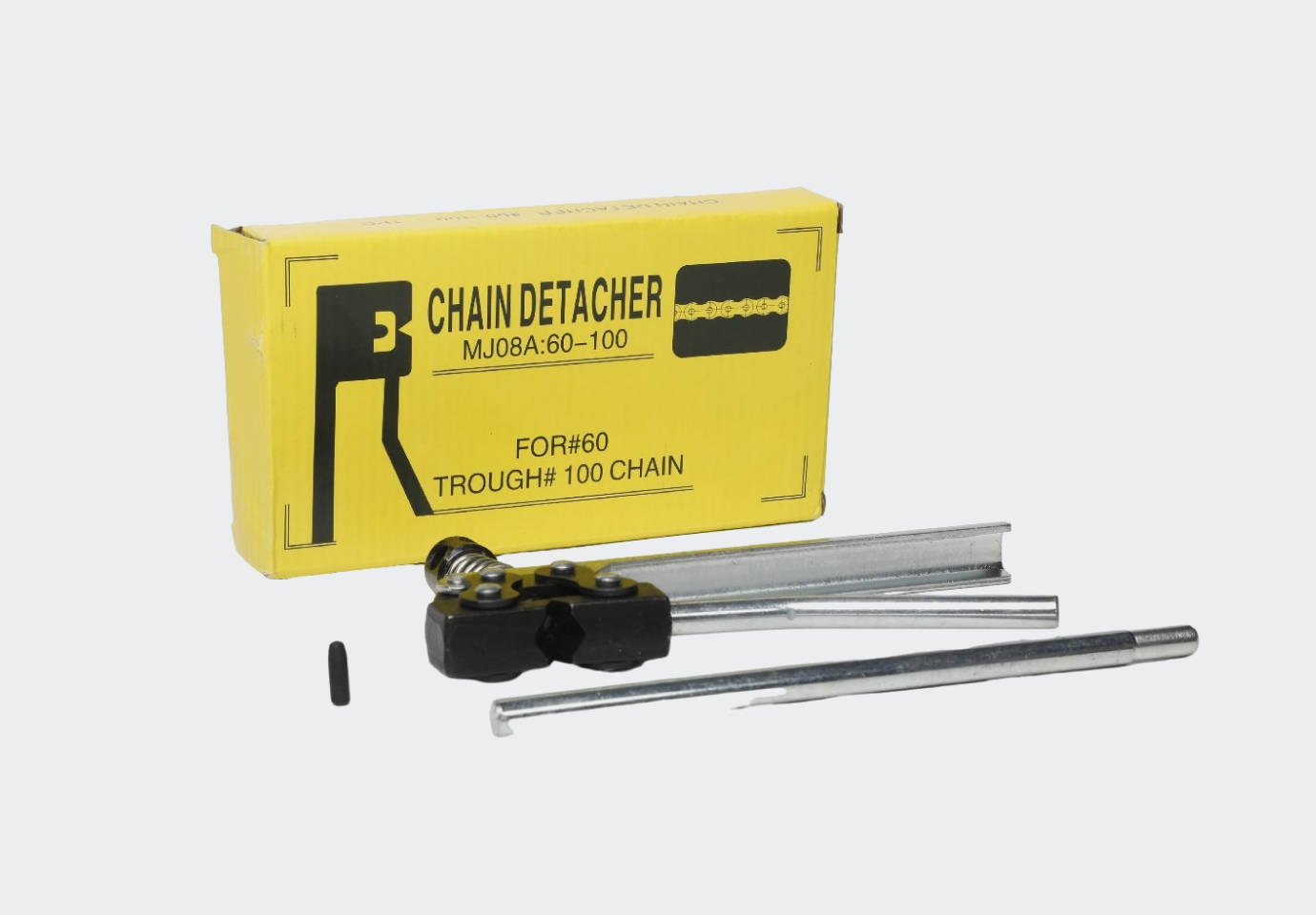

Función: Corte o ensamble rápidamente el eje del pasador de la cadena, adecuado para el mantenimiento de la cadena y el ajuste de longitud.

Clasificación y especificaciones:
Cortador de cadena manual: portátil liviano, adecuado para cadenas de bicicletas y motocicletas (como compatible con Shimano HG-71).
Cortador de cadena hidráulica: utilizado para cadenas industriales de gran tamaño (como ANSI 100 o superior), con una presión de hasta 10 toneladas.

Parámetros clave:
Número de cadena aplicable: indica el tipo de cadena compatible (por ejemplo, # 25- # 80).
Diámetro superior de la aguja: coincide con el tamaño del rodillo de cadena (comúnmente 3-15 mm).

Consejos de uso:
marque la dirección de la cadena antes de cortar para evitar la instalación inversa.
Después de cortar, verifique la altura del eje del alfiler para asegurarse de que esté nivelado con los enlaces de cadena adyacentes.

Lubrique el pasador superior del cortador de cadena para extender la vida útil de la herramienta.
Escenarios típicos: mantenimiento de la línea de producción de fábrica, mantenimiento de emergencia de equipos logísticos.

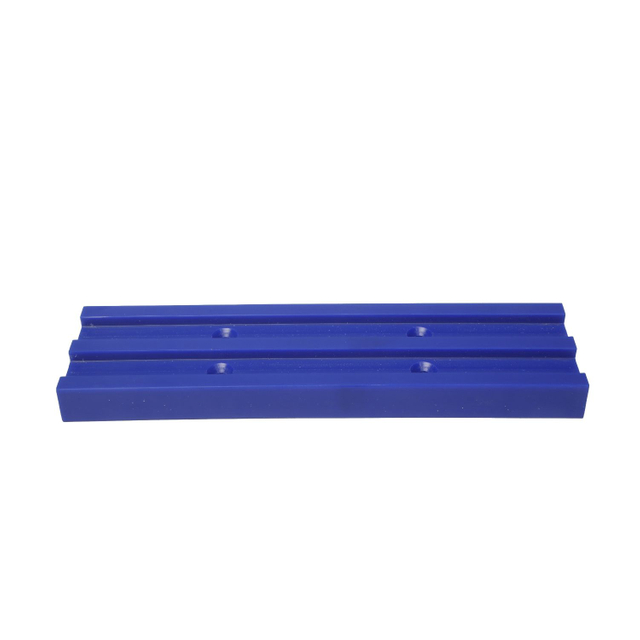

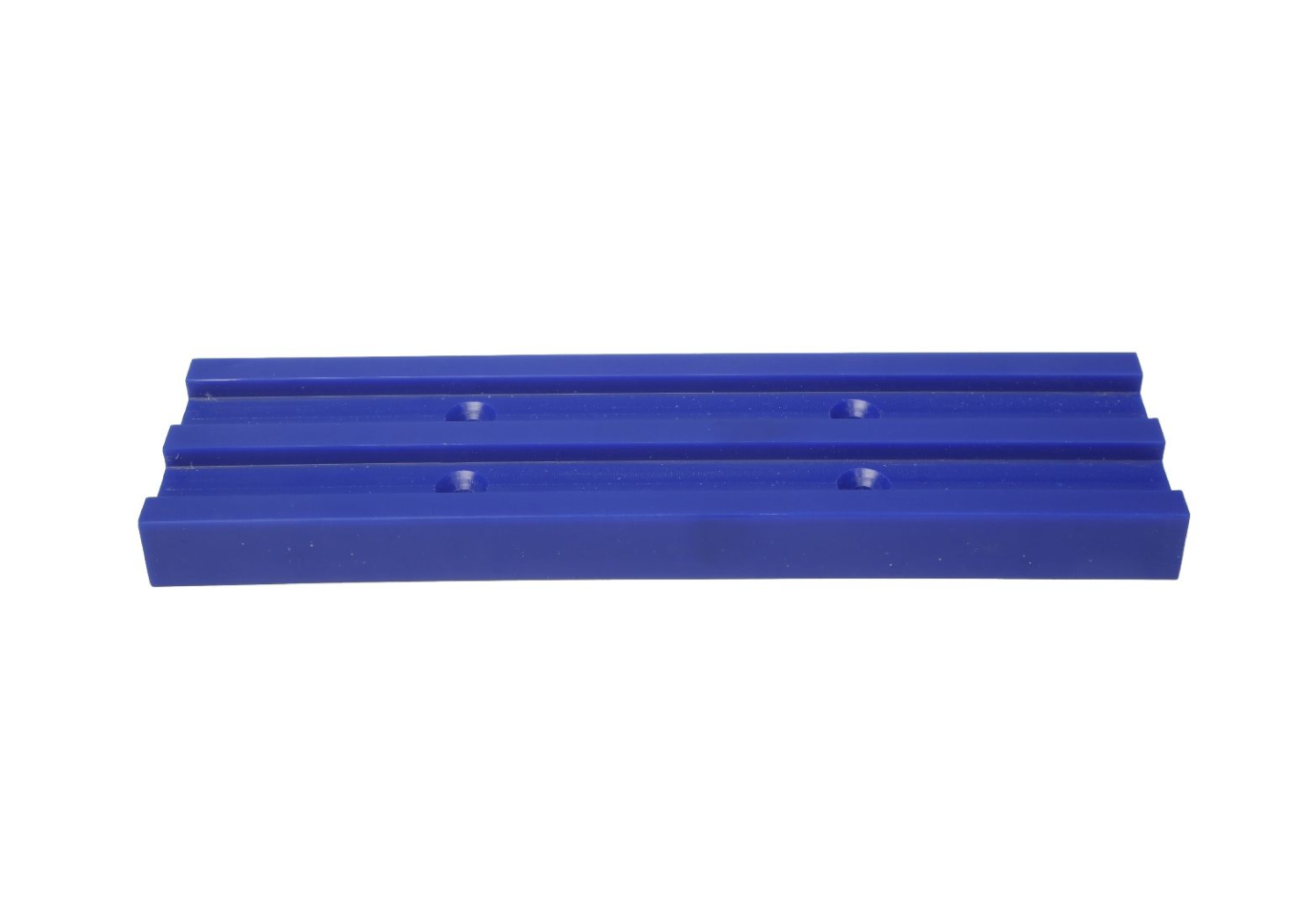

Función: guía la trayectoria de la cadena para evitar el desprendimiento, el salto de dientes o el balanceo lateral.

Estructura y material:
Placa de guía de nylon: bajo ruido, liviano, adecuado para líneas transportadoras livianas (como máquinas de procesamiento de alimentos).
Rail de guía de acero inoxidable: alta resistencia al desgaste, capaz de soportar altas temperaturas o cargas pesadas (como cinturones transportadores mineros).
Guiado por rodillos: reduce la fricción y es adecuada para cadenas de alta velocidad (≥ 2 m/s).

Método de instalación:
Lado de tipo fijo: Instalado en el lado de la rueda dentada con pernos para limitar el desplazamiento lateral de la cadena.
Tipo de placa de presión superior: cubriendo la parte superior de la cadena para evitar la flacidez excesiva (comúnmente visto en la transmisión de larga distancia).

Puntos de selección clave:
seleccione el diámetro interno de la ranura de la guía en función del ancho de la cadena (como usar una ranura de guía de diámetro interno de 22 mm para una cadena de 20 mm de ancho).
Los amortiguadores de goma deben instalarse en escenarios de vibración frecuentes.

Caso de aplicación: cadena de transporte de almacén tridimensional automatizada y transmisión sincrónica de máquinas de impresión.

Todos los accesorios deben coincidir estrictamente con las especificaciones de la cadena/rueda dentada, como el tono y el número de cadena.

Entorno húmedo: elija acero inoxidable o materiales chapados para acoplamientos y collares.
Ambiente del polvo: el dispositivo guía debe limpiarse regularmente para evitar la acumulación de escombros.

Verifique la tensión de la cadena de acoplamiento cada mes (SAG <2% de distancia central).
Agregue la grasa de silicona a la guía cada trimestre para reducir la pérdida de fricción.

Las cadenas de rodillos siguen siendo una solución confiable y rentable para la transmisión de potencia mecánica, la potencia de equilibrio, la velocidad y la durabilidad basada en las demandas operativas.
