¿Cómo se llaman las partes de una cadena de rodillos?

Una cadena de rodillos puede parecer simple, pero sus partes tienen nombres específicos. Estos nombres suelen aparecer sólo en dibujos técnicos, catálogos y trabajos de mantenimiento. En este artículo, cubriremos las partes principales de la cadena de rodillos, cómo forman eslabones, qué piezas de conexión se denominan comúnmente y cómo se utilizan estos términos en la identificación.

¿Cuáles son las partes principales de una cadena de rodillos?

Una cadena de rodillos estándar se construye a partir de un pequeño conjunto de componentes de precisión que se repiten en un patrón constante. Aunque la cadena parece un bucle continuo cuando se instala en un equipo, su estructura depende de partes separadas que trabajan juntas para transportar la carga, articularse alrededor de las ruedas dentadas y resistir el desgaste durante el movimiento. En términos técnicos, la respuesta directa es simple: las partes principales de una cadena de rodillos son placas interiores, placas exteriores, pasadores, casquillos y rodillos. Estos cinco componentes forman la base de la resistencia, flexibilidad y vida útil de la cadena. En la mayoría de las descripciones industriales, también se analizan como parte de dos conjuntos de eslabones alternos en lugar de piezas aisladas.

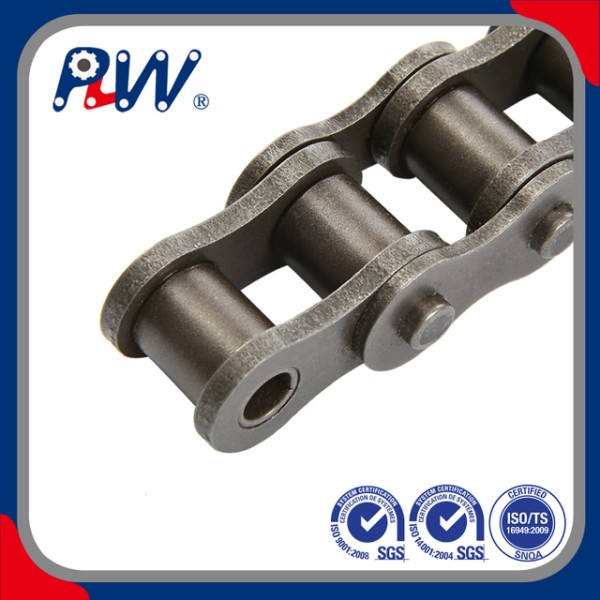

Los cinco componentes principales de la cadena de rodillos

Los cinco componentes principales de la cadena de rodillos son las piezas que se mencionan con mayor frecuencia en las especificaciones, diagramas y documentos de mantenimiento. Las placas proporcionan la estructura lateral, los pasadores crean la conexión pivotante, los casquillos soportan la articulación y los rodillos se acoplan a la rueda dentada durante la operación. Juntas, estas piezas permiten que la cadena transmita potencia de manera eficiente mientras maneja contactos, golpes y tensiones repetidos. Esta construcción basada en componentes es lo que le da a la cadena de rodillos su combinación de resistencia a la tracción y movimiento controlado.

¿Qué hacen las placas en la estructura de la cadena?

Las placas interiores y exteriores forman el perfil lateral de la cadena y dan al conjunto su forma estructural básica. Las placas interiores sujetan los casquillos, mientras que las placas exteriores sujetan los pasadores, por lo que cada tipo de placa soporta una parte diferente de la geometría del eslabón de la cadena. A medida que la cadena transmite carga, las placas ayudan a mantener el espaciado, la alineación y la integridad general. También soportan una porción sustancial de la fuerza de tracción generada durante la operación, razón por la cual el espesor y la resistencia de la placa son tan importantes en aplicaciones exigentes. Las cadenas de servicio más pesado suelen utilizar placas laterales más gruesas para mayor resistencia, pero incluso en los diseños estándar, las placas son mucho más que simples cubiertas exteriores; son elementos centrales que soportan carga dentro del cuerpo de la cadena.

Qué hacen los pasadores, casquillos y rodillos

Pasadores, casquillos y rodillos forman el sistema de contacto móvil de una cadena de rodillos. El pasador sirve como punto de pivote de articulación, lo que permite que un eslabón se mueva con respecto al siguiente mientras la cadena se enrolla alrededor de una rueda dentada. El casquillo se encuentra entre el pasador y el rodillo, proporcionando la superficie que soporta el movimiento y absorbe el desgaste en una zona de contacto crítica. El rodillo, montado sobre el casquillo, es la pieza que se encuentra directamente con el diente de la rueda dentada. En lugar de forzar a la cadena a deslizarse bruscamente hasta que se engrane, el rodillo ayuda a convertir esa interacción en un contacto de rodadura más suave, lo que reduce la fricción y limita el desgaste tanto de la cadena como de la rueda dentada. Cuando estas tres piezas se fabrican con precisión y se mantienen en buenas condiciones, la cadena funciona con mayor suavidad, se alarga más lentamente y funciona de manera más confiable en ciclos repetidos.

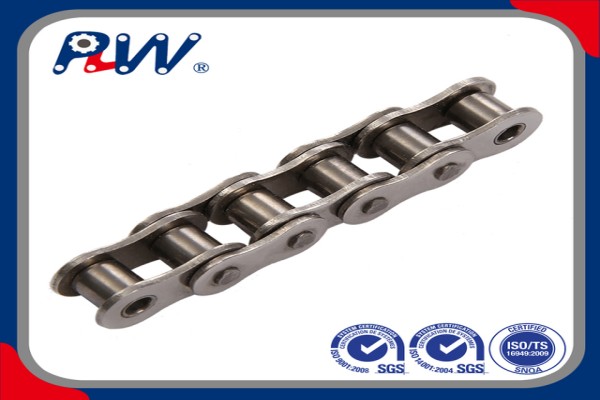

¿Cómo se organizan las piezas de la cadena de rodillos en eslabones?

Una cadena de rodillos no se ensambla como una tira de metal ininterrumpida. Su estructura se basa en dos formas de eslabones alternados que se repiten a lo largo del cuerpo de la cadena. Esta construcción eslabón por eslabón es lo que permite que la cadena se mantenga fuerte en tensión mientras se dobla suavemente alrededor de las ruedas dentadas. En términos prácticos, la disposición de las piezas importa tanto como los nombres de las mismas, porque cada componente tiene una posición fija dentro del patrón de enlace y un trabajo específico durante el movimiento.

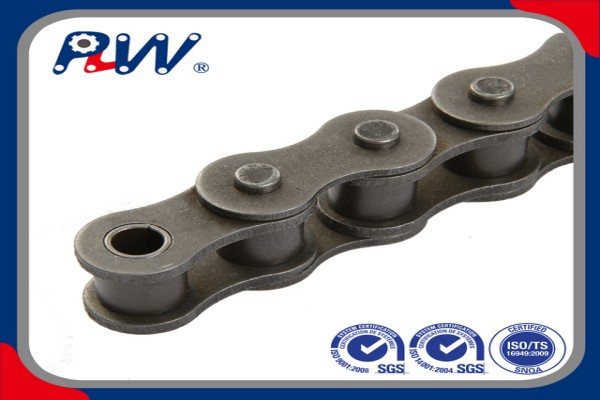

Enlace interior y enlace exterior

El eslabón interior es el conjunto construido a partir de placas interiores, casquillos y rodillos. Dos placas interiores mantienen los casquillos en su posición y los rodillos encajan sobre esos casquillos para que puedan girar libremente durante el engranaje de la rueda dentada. Este eslabón a veces se describe como eslabón de rodillos porque contiene los conjuntos de rodillos que se encuentran directamente con los dientes de la rueda dentada. El eslabón interior crea la superficie de apoyo y el área de contacto rodante que distinguen una cadena de rodillos de diseños de cadena más simples.

El eslabón exterior es el conjunto formado por placas y pasadores exteriores. Los pasadores se fijan en las placas exteriores y pasan a través de los casquillos del eslabón interior vecino, uniendo la cadena y formando al mismo tiempo su eje de pivote. En una cadena de rodillos estándar, los eslabones internos y externos se alternan en secuencia a lo largo de toda la cadena. Esa disposición repetitiva crea un sistema de articulación flexible: un eslabón proporciona los elementos de contacto rodantes, mientras que el siguiente proporciona los elementos de conexión y pivote. Sin esta estructura alterna, la cadena no podría enrollarse alrededor de las ruedas dentadas y aun así transmitir la carga de manera efectiva.

Cómo funcionan juntas estas partes en movimiento

A medida que la cadena se acerca a una rueda dentada, cada eslabón comienza a cambiar de ángulo con respecto al siguiente. Esta acción de flexión ocurre en la interfaz entre los pasadores y los casquillos, donde tiene lugar la articulación. Al mismo tiempo, los rodillos de los eslabones interiores hacen contacto con los dientes de la rueda dentada. En lugar de obligar al cuerpo de la cadena a arrastrarse directamente a través del perfil del diente, los rodillos ayudan a crear un acoplamiento más suave y reducir la fricción en el punto de contacto.

Esto significa que los nombres de las piezas no son sólo etiquetas de un diagrama; Describen funciones mecánicas dentro de un sistema en movimiento. Los eslabones exteriores mantienen unida la cadena, los eslabones interiores soportan los conjuntos de rodillos, los pasadores hacen posible el giro, los casquillos soportan el movimiento repetido y los rodillos gestionan el contacto cadena-piñón que define el funcionamiento de la cadena de rodillos.

¿Qué otras piezas de cadena de rodillos o piezas de conexión se denominan comúnmente?

Más allá de los cinco componentes principales de una cadena de rodillos, varias piezas adicionales y términos de denominación aparecen con frecuencia en catálogos, referencias de mantenimiento y discusiones sobre reemplazo. Estos términos no reemplazan los nombres de los componentes principales, pero están estrechamente relacionados con cómo se ensambla, instala y especifica una cadena. En la mayoría de los casos, se refieren a las piezas utilizadas para completar el bucle de la cadena o a etiquetas de construcción que modifican la descripción básica de la cadena.

Enlaces de conexión

Un eslabón de conexión es la pieza que se utiliza para unir los dos extremos de una cadena de rodillos de modo que la cadena pueda instalarse como un bucle completo. Los conjuntos de cadena estándar se construyen alternando eslabones internos y externos, pero la instalación requiere una pieza de unión extraíble para cerrar la cadena. Esta es la razón por la que el enlace de conexión es una de las partes más comúnmente nombradas fuera de los cinco componentes principales. Su denominación es más práctica que abstracta: identifica la pieza exacta que se utiliza cuando se ensambla, abre o reemplaza una cadena en servicio.

Comúnmente se mencionan dos formas. Un eslabón de conexión tipo clip de resorte se asocia ampliamente con tamaños de cadenas de rodillos más pequeños, mientras que un eslabón de conexión tipo pasador se usa más a menudo en tamaños medianos o más grandes donde se prefiere una fuerza de retención adicional. La distinción suele aparecer en las descripciones de los productos porque el estilo de sujeción afecta la instalación y el manejo del servicio tanto como la terminología de la cadena.

Enlaces compensados

Se utiliza un eslabón desplazado cuando la longitud de cadena requerida requiere un número impar de pasos. Dado que la construcción de cadena de rodillos estándar alterna eslabones internos y externos en un patrón repetitivo, algunas longitudes no se pueden lograr solo con pares de eslabones estándar y un eslabón de conexión. El eslabón desplazado llena ese espacio ajustando la longitud de la cadena sin cambiar la serie general de la cadena. En términos de denominación, a menudo se identifica como un enlace desplazado de un solo paso o como un enlace desplazado de dos pasos, según la configuración utilizada.

Variaciones de construcción nombradas que se mencionan a menudo con la cadena de rodillos.

A menudo aparecen varios términos junto a los nombres de las piezas porque describen la construcción de una cadena en lugar de una familia de productos separada.

Estas etiquetas son especialmente comunes en números de piezas y listados técnicos, donde una cadena puede identificarse no solo por su tamaño y estándar, sino también por si es resistente, con barra lateral recta o si está construida con múltiples hilos.

¿Cómo se identifica en la práctica una cadena de rodillos?

En la práctica, una cadena de rodillos rara vez se identifica únicamente por su apariencia. El método más confiable combina el número de pieza, las marcas de construcción en ese número y el estado visible de los componentes principales. Esto es importante porque dos cadenas pueden parecer similares a simple vista y al mismo tiempo diferir en paso, estándar, estilo de placa o número de hilos. En los documentos técnicos y listados de proveedores, el sistema de nombres está diseñado para comunicar esas diferencias rápidamente, por lo que comprender el código adjunto a una cadena suele ser el primer paso para identificarla correctamente.

¿Qué suelen indicar los números de pieza?

Los números de pieza de las cadenas de rodillos suelen indicar primero el paso y también indican qué sistema estándar sigue la cadena. En la numeración de estilo ANSI, el número suele estar vinculado al paso en incrementos de un octavo de pulgada. Una designación como 40 corresponde a un paso de 4/8 de pulgada, mientras que un número mayor como 120 indica 12/8 de pulgada. En la notación estándar británica, la numeración funciona de manera diferente y generalmente se asocia con incrementos de tono de un dieciseisavo de pulgada, con una designación de letra como B que aparece como parte del nombre. Esta es la razón por la que una cadena marcada con 08B y una marcada con 40 pueden apuntar al mismo paso de media pulgada sin dejar de pertenecer a diferentes sistemas de nombres.

A nivel práctico, esto significa que el número de pieza no es sólo una etiqueta para realizar pedidos. Es una forma compacta de identificar el estándar de tamaño de la cadena y la familia de dimensiones básicas. Cuando se necesita una cadena de reemplazo, el paso y el estándar deben coincidir con el sistema de ruedas dentadas que ya está en uso, de modo que esas convenciones de numeración se conviertan en parte de la identificación diaria en lugar de simplemente en el lenguaje del catálogo. Por lo tanto, una cadena sólo puede describirse con precisión cuando se entienden en conjunto tanto el número como el estándar detrás de ella.

Cómo los detalles de construcción cambian la forma en que se describe una cadena

Los números de pieza a menudo incluyen marcas adicionales que cambian el significado de la descripción más allá del tamaño. Estas marcas identifican detalles de construcción específicos que afectan cómo se construye la cadena y cómo se debe hacer referencia a ella en listados o conversaciones técnicas.

Una cadena marcada con 100H, por ejemplo, no es simplemente de tamaño 100; es una versión resistente de ese tamaño de cadena. Una cadena marcada con 60F identifica una variación de barra lateral recta en lugar de una forma de placa lateral estándar. El recuento de hebras también está integrado en la denominación, con sufijos como -2 y -3 que indican versiones dúplex y triplex. Estas adiciones son importantes porque la identificación de la cadena en el mundo real generalmente depende de la designación completa, no solo del número base.

¿Qué piezas se comprueban con mayor frecuencia durante la inspección?

Durante la inspección, los componentes que se revisan con mayor frecuencia son los pasadores, casquillos, rodillos, placas y eslabones de conexión, porque estas son las áreas donde el desgaste, la deformación o los daños visibles suelen aparecer primero. Los pasadores y casquillos están estrechamente asociados con el alargamiento a lo largo del tiempo, ya que la articulación repetida cambia gradualmente el ajuste de trabajo entre ellos. Se revisa que los rodillos se muevan libremente, tengan grietas o daños en la superficie donde entran en contacto con los dientes de la rueda dentada. Las placas se examinan para detectar flexiones, grietas o desgaste inusual en el perfil lateral, especialmente en aplicaciones con carga elevada o desalineación. Los eslabones de conexión también son puntos de inspección importantes porque son piezas de unión separadas y pueden mostrar problemas de retención o ensamblaje más claramente que las secciones remachadas.

En contextos de mantenimiento, estos nombres se utilizan no sólo para la descripción sino también para la identificación de fallas. Una cadena puede identificarse como del tamaño correcto en papel, pero la inspección puede revelar casquillos desgastados, rodillos atascados, placas dañadas o un eslabón de conexión comprometido. Es por eso que la identificación práctica de la cadena siempre combina nombres, formato de números y condiciones visibles de los componentes en lugar de depender de un único punto de referencia.

Conclusión

Las partes principales de una cadena de rodillos son placas interiores, placas exteriores, pasadores, casquillos y rodillos. Estas piezas forman eslabones internos y externos, y se agregan eslabones de conexión y descentrados cuando sea necesario. Una terminología clara respalda la inspección, el reemplazo y las especificaciones precisas. HANGZHOU PERPETUAL MAQUINARIA Y EQUIPO CO., LTD. ofrece productos confiables de cadenas de rodillos con un rendimiento duradero y un valor de servicio práctico.

Preguntas frecuentes

P: ¿Cuáles son las partes principales de una cadena de rodillos?

R: Una cadena de rodillos tiene placas interiores, placas exteriores, pasadores, casquillos y rodillos.

P: ¿Cómo se organiza una cadena de rodillos en eslabones?

R: Una cadena de rodillos utiliza eslabones internos y externos alternos para crear una articulación flexible.

P: ¿Qué hace un eslabón de conexión en una cadena de rodillos?

R: Un eslabón de conexión de la cadena de rodillos une los extremos de la cadena para su instalación o reemplazo.

P: ¿Cómo se identifica el tamaño de la cadena de rodillos?

R: El tamaño de la cadena de rodillos se identifica por el número de pieza, el paso, el estándar y el número de hilos.
